102年 - 102 全國高級中等學校學生技藝競賽考試_工業類_飛機修護:建築工#139910

科目：高中技藝◆建築職種 | 年份：102年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：高中技藝◆建築職種

選擇題 (50)

1.中國傳統建築中，懸山頂係指兩山屋頂由樑伸出山牆之外的屋簷結構稱之，常以疊澀作法形式作法呈現。

(A)O(B)X
2.依施工規範於大面積砌磚其每日砌磚高度不得超過 15 皮或 1.2 公尺，未砌完處應施作預留成階梯狀。

(A)O(B)X

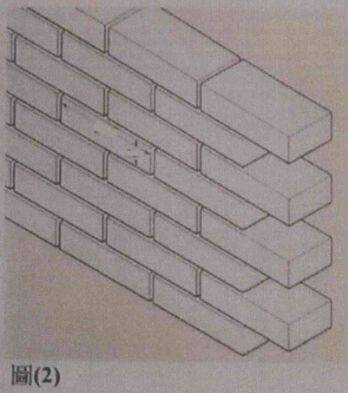

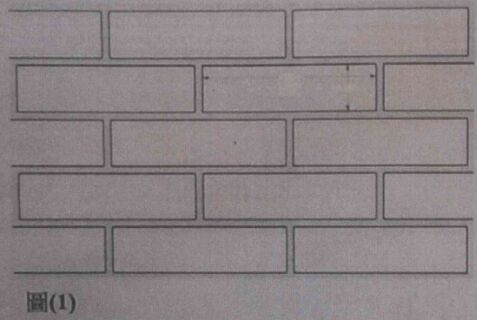

3.下圖(A)(B)所示，為砌磚方式的「丁砌法」。

(A)O(B)X
4.下圖(C)所示，為砌磚方式的「法式砌法」。

(A)O(B)X
5.建築工程相關圖說中，以虛線作為代表空間中物體間某些部分被他部所遮蔽的相互關係。

(A)O(B)X
6.將水與空氣大量接觸，以進行氧化作用的水質處理方法，稱為曝氣。

(A)O(B)X
7.有一地籍圖之比例尺為 1:500，在圖上量得二點間長度為 1.5 cm，則實際長度應為 7.5 m。

(A)O(B)X

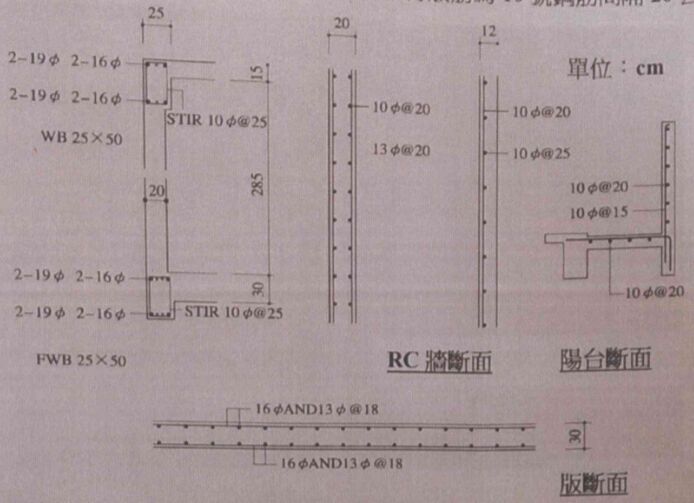

8.下圖為建築結構各部配筋，其中陽台懸臂版筋為 10 號鋼筋間隔 20 公分。

(A)O(B)X
9.繪製等角圖中，三等角軸互成 120 度。

(A)O(B)X
10.古蹟與歷史建築是我國重要的文化資產除給予保存外，應當作為全民教育、體現國民文化素質的指標。

(A)O(B)X
11.雙扇推開門之平面符號為 ，立面符號為 。

(A)O(B)X
12.結構圖之構材編號為“3B5”，其中“3”代表第 3 根主梁。

(A)O(B)X
13.水電設備符號中， 代表手孔。

(A)O(B)X
14.建築製圖中，水電衛生符號“ ”代表蹲式馬桶。

(A)O(B)X
15.下列弱電設備符號，「接地」的符號為 。

(A)O(B)X
16.左圖為窪地等高線配置圖圖示，由圖可知等高線的距離為 20 公尺。

(A)O(B)X
17.依中華民國國家標準中建築製圖標準，如下圖所示之材料圖例為表示鋼材。

(A)O(B)X
18.我國國家標準的英文簡稱為 ANS。

(A)O(B)X

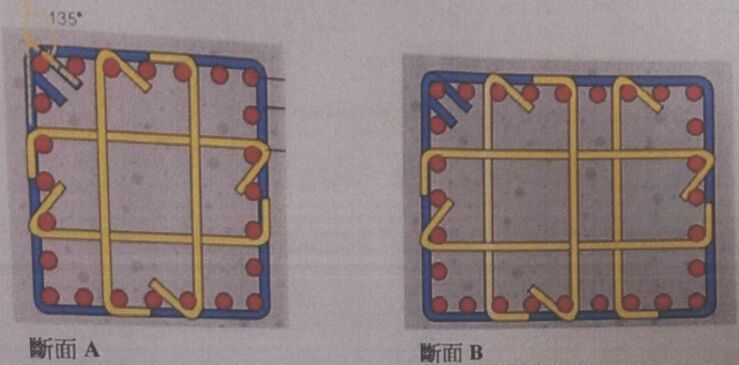

19.下圖所示，為建築構造柱筋斷面，當斷面 A 變更設計為斷面 B 時繫筋量應如斷面 B 所示，以穩定主筋及箍筋。

(A)O(B)X
20.左圖示為物體之俯視圖及前視圖，則其右側視圖為 。

(A)O(B)X
21.長 100 m，寬 80 m 的面積，約等於多少 2420 坪。

(A)O(B)X
22.依中華民國國家標準中建築製圖標準，消防設備圖之英文簡稱為：_E_；電器設備圖之英文簡稱為：_F_。

(A)O(B)X

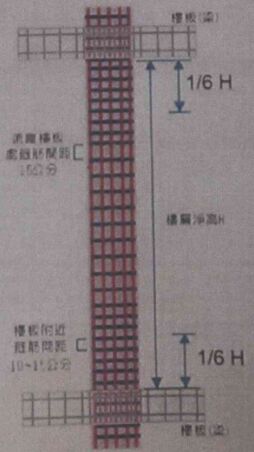

23.下圖示為單一樓層柱樑與樓地板配筋圖，為了使建築物能平均傳遞外加載重及避免柱本體結構受到不適當的應力集中與破壞，將柱結構箍筋設計為靠近樓版的部分較密，遠離樓版的部分較疏。

(A)O(B)X
24.製圖用紙 A0 的大小是 A3 的 8 倍。

(A)O(B)X
25.科技應用在建築測量與踏勘作業的地球物理法中，經常運用 GPS(全球定位系統)、GIS(地理資訊系統)及 RS(遙測)系統等整合應用方式，讓資訊取得更快速、更精準。
(A)O(B)X
1.在比例尺 1：300 的圖面上，長度為 3 公分的線段，其實際長度為：(A) 9 公尺 (B) 90 公分 (C) 1 公尺 (D) 10 公分。
2.等角投影作圖法的缺點為：(A) 無立體效果 (B) 難以標註尺寸 (C) 無法以三角板繪製 (D) 不能直接度量線段長度。
3.下列何項不包含在屋頂的排水管線系統中？(A)屋頂面文化瓦板 (B)檐口溝(天溝)(C)水斗 (D)落水管。
4.下列何者屬於混凝土之非破壞性試驗？(A)抗彎試驗 (B)鑽心試驗 (C)抗壓試驗 (D)超音波試驗。

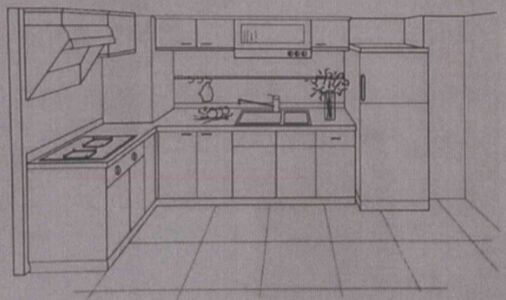

5. 下圖為某豪宅室內透視圖圖示，請問此透視圖為何種透視？(A)一點透視 (B)二點透視 (C)三點透視 (D)傾斜透視。
6. 金屬材料因為應力與腐蝕環境共同作用，而產生的腐蝕破壞，稱為：(A)高溫腐蝕 (B)間隙腐蝕 (C)應力腐蝕 (D) 孔蝕。
7. 下列何者為左圖所示正確的右側視圖？





(A) img-15.jpeg

(B) img-16.jpeg

(C) img-17.jpeg
(D)
8.一般在粉刷工程或磁磚工程之施工中，為了增加水泥砂漿之黏性，並促使緩凝以便於施作，通常加入 (A)石粉 (B) 輸氣劑 (C)石膏 (D) 海菜粉。
9. 下列何者非高層建築結構之審查要項？(A)結構系統 (B)地震力 (C)傾倒 (D)磷牆砌法。
10. 如下圖所示，有一正方體其一切面通過 A、C、H 三點，將含 D 點之部分去掉，而立方體其餘部分之上視圖及右側視圖已畫出，選出正確的正視圖 (A) ☐ (B) ☐ (C) ☑(D)
11. 建築平面圖係為自距離該樓層樓版面上 (A)150cm (B)100cm (C)90cm (D)300cm 高度處以水平方式檔切割開，其用途在呈現房屋平面空間分佈情形與空間用途。
12. 以 $1:3$ 水泥砂漿粉刷地坪之過程中，底層刮糙處理其主要目的為 (A) 增加美觀 (B) 增加和上層的摩擦力與黏著效果 (C) 節省經費 (D) 減少材料用量。

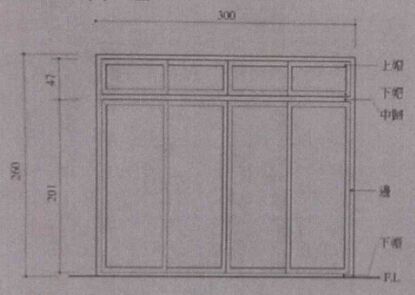

13. 下圖為落地窗之門窗圖，請問進行建築估價的數量計算時，應計數量為？(A)1 樓 (B)2 樓 (C)3 樓 (D)4 樓。
14. 下列基礎工程，何者較適合作為高層建築物及重量與體積較大的建築物與軟弱地盤上構造物之基礎？(A)獨立基礎 (B)茂式基礎 (C)聯合基礎 (D)連續基礎
15. 依建築技術規則對車道之規定，下列敘述何者錯誤？(A)單車道寬度為 3.5 公尺以上 (B)雙車道寬度為 5.5 公尺以上 (C)車道坡度不得超過 $1:8$ (D)車道內側曲線半徑應為 5.0 公尺以上。
16. 建築物靠那一部分將所有外加載重傳遞至土壤中？(A)渠 (B)版 (C)柱 (D)基礎。
17. 一般磷牆表面粉刷打底之水泥砂漿，其水泥：砂之拌合比例為 (A)1:3 (B)1:5 (C)1:6 (D)1:7
18. 依我國建築技術規則規定，一般居室天花板的高度不能低於 (A)2.1 公尺 (B)1.8 公尺 (C)1.9 公尺 (D)2.0。公尺
19. 在 911 事件中，美國世貿中心雙子星大廈之地上樓層受到飛機油料燃燒而坍塌，其該部位之結構主體係屬於下列何種構造類型？(A)鋼構構造(SC) (B)預力混凝土構造 (C)鋼骨混凝土構造(SRC) (D)鋼筋混凝土構造(RC)

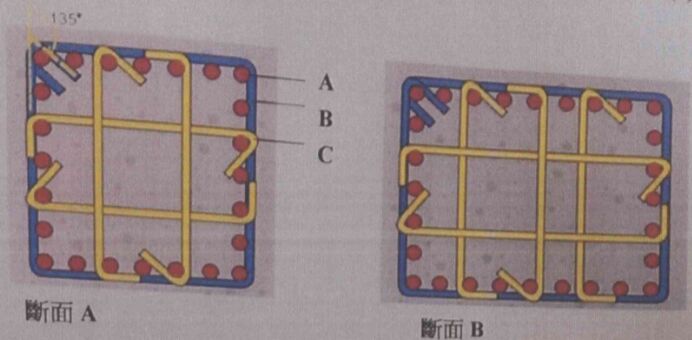

20. 下圖所示，為建築構造柱筋斷面，請問編號 "A" 為何？ (A) 鋪助鋼筋 (B) 箍筋 (C) 主筋(D)
21. 下列何者為中華民國國家標準中規定之建築用標準磚尺寸 (A) $300 \mathrm{~mm} \times 150 \mathrm{~mm} \times 80 \mathrm{~mm}$

(B) $200 \mathrm{~mm} \times 100 \mathrm{~mm} \times 50 \mathrm{~mm}$ (C) $250 \mathrm{~mm} \times 180 \mathrm{~mm} \times 50 \mathrm{~mm}$ (D) $230 \mathrm{~mm} \times 110 \mathrm{~mm} \times 60 \mathrm{~mm}$

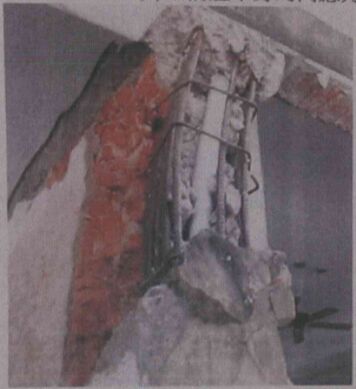

22. 下列照片為地震後調查樓層間柱、梁、牆與樓地板破壞情形，請問如照片中柱頭處除主要受到剪力的應力作用外，還受到何種力的影響使箍筋被拉撐開來 (A)側壓力 (B)上側壓力 (C)彎矩力 (D)結構體本身的內應力。

23. 將正確之俯視圖及前視圖選出 (A)



(B)



(C)(D)
24. 尺規作圖中利用三角板畫垂直線時，鉛筆應 (A) 由上往下 (B) 由左往右 (C) 由下往上 (D) 由右往左。
25.左圖為一物體之俯視、前視圖例，若自然光源之方向與射入角度為 $45^{\circ}$ 度角，則下列前視圖之陰影何者正確？
(A)(B)(C)(D)

申論題 (0)
