107年 - 107 國立嘉義大學_轉學生招生考試試題_工程計算機：工程力學#144641

科目：研究所、轉學考(插大)◆工程力學 | 年份：107年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：研究所、轉學考(插大)◆工程力學

選擇題 (0)

申論題 (4)

1.圖中黑線為細纜繩，重量可忽略。懸掛物重量為 0.5 公斤重。求 AB、AC 兩條細纜繩之拉力各為多少牛頓。(25 分)

2. 圖中 ABC 為一體成型之 L 形桿件。懸掛物重量 W 為 3 公斤重。求距 C 點 0.4m 處之內力。(25 分)

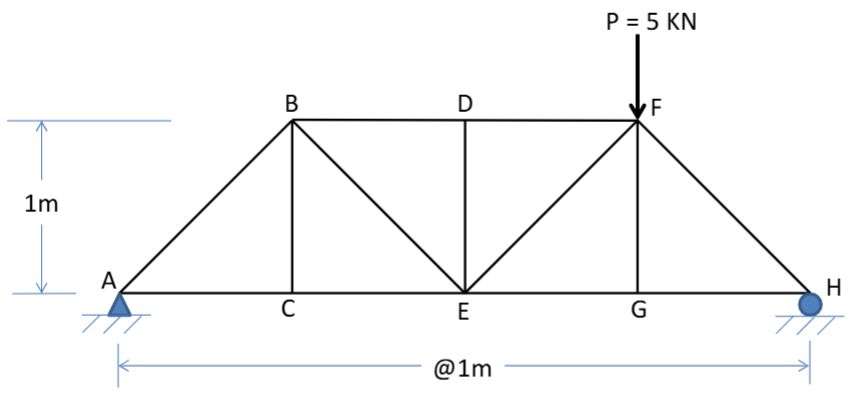

3. 不計桿件自重。請採用斷面法計算圖中 AB、BC、CE 三支桿件之軸力。(25 分)

4. 圖中簡支樑一部分承受均佈載重。請畫出剪力圖與彎矩圖。(25 分)
