109年 - 109-2 交通部航港局_船員岸上晉升訓練及適任性評估_三等管輪：電機電子及控制#141911

1. 船舶電力主力的三相同步發電機為維持恆壓，應設有 (A)AVR(自動電壓調整裝置)與VR(人工電壓調整裝置) (B)只有AVR (C)只有VR (D)可任意選擇

2. 船舶應急發電機不需要下列那個保護裝置 (A)過載 (B)短路 (C)欠壓 (D)逆功率

3. 馬達輸出1馬力(1HP)是 (A)674瓦特 (B)476瓦特 (C)746瓦特 (D)1000瓦特

4. 高阻器(Megger)其測量範圍，最高可達多少歐姆 (A)10百萬 (B)100百萬 (C)1000百萬 (D)10000百萬

5.是什麼整流符號 (A)單相半波 (B)單相全波 (C)三相半波 (D)三相全波

6. 如下圖中，整流二極體之電阻不計，四個燈都相同的。試問各燈亮度大小
(A) 圖 1 燈 > 圖 2 燈 > 圖 3 燈 > 圖 4 燈 (B) 圖 4 燈 > 圖 3 燈 > 圖 2 燈 > 圖 1 燈 (C) 圖 3 燈 > 圖 1 燈 = 圖 2 燈 = 圖 4 燈 (D) 圖 1 燈 = 圖 2 燈 = 圖 4 燈 > 圖 3 燈

7. 如下圖，I為最大是調整R的結果，並且調到導通角為
(A)0°(B)60°(C)120°(D)180°

8. 以繼電器之邏輯回路，試選出「錯誤」的 (A)反應快、無噪音、體積小又輕 (B)耗電大 (C)操作時有噪音 (D)電路設計簡單

9. SCR(矽控整流器)經常使用於何處? (A)整流作用 (B)電子開關 (C)穩壓效果 (D)照明用途

10.如圖示，是屬何種定時器(Timer)
(A)通電延遲(on delay)定時器。 (B)斷電延遲(off delay)定時器。 (C)停止優先定時器。 (D)起動優先定時器。

(1)I₂=?

(2)I₃=?

(3)I₅=?

(4)R₄=?

2. 由下圖，試述發電機基本原理

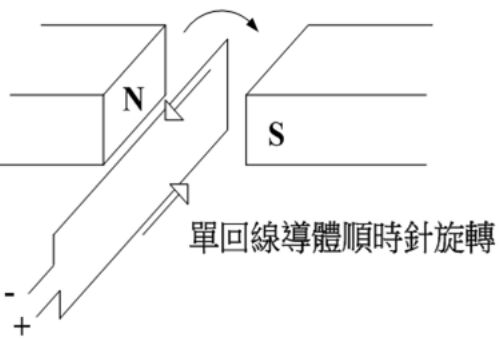

3. 由下圖，試述馬達基本原理

4. 試交流馬達之種類。

5. 請敘述使用熱電偶來測溫度差之主要工作原理為何?

6. 常見的壓力感知元件有哪些?

7. 下圖為控制馬達啟動及停止的繼電器，請敘述其工作原理，此電路又稱為何種電路?
