114年 - 114-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_二等大管輪：電機電子與自動控制#141088

1. 直流電動機啟動時，在電樞串聯電阻器，其目的為何？ (A)作轉向控制 (B)減少鐵損 (C)減少銅損 (D)限制啟動電流

2. 比流器的使用，下列何者不正確 (A)二次側可以短路 (B)二次側可以開路 (C)二次側應 接地 (D)不能使用在直流電路

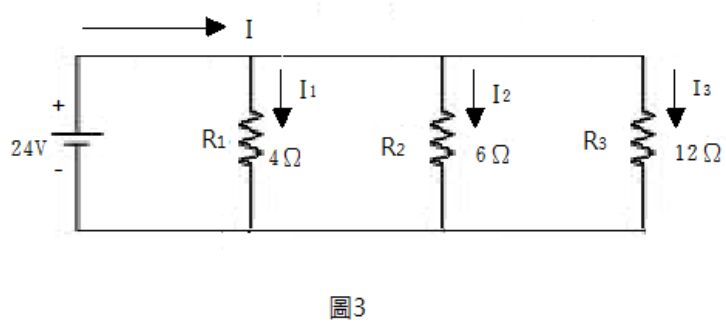

3. 圖3為一並聯電路，試求總電流I。 (A)I=10A (B)I=11A (C)I=12A (D)I=13A

4.圖3為一並聯電路，試求電阻R₁消耗功率。 (A) (B) (C) (D)

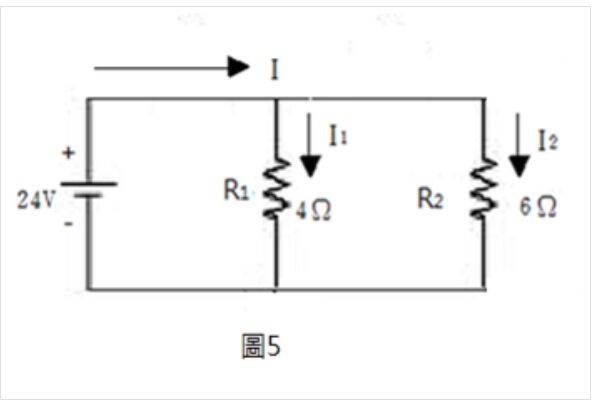

5.求圖5中，分路電流 I₂。 (A)(B) (C) (D)

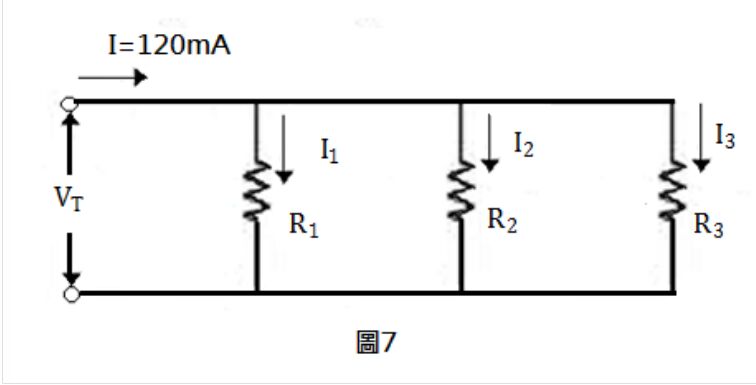

6. 圖7中，若有I=120mA流入電阻電路中， (A) (B) (C) (D)

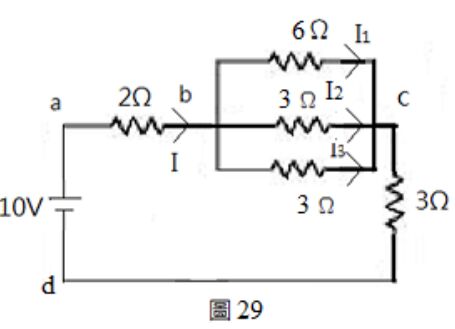

7.如圖29，試求 I。 (A)1A (B)1.6A (C)2A (D)3A

8.如圖42，求電阻5Ω消耗的功率。
(A)100W (B)125W (C)150W (D)175W

9. 電機系統中的磁通大小與下列何者成反比： (A)激磁線圈匝數 (B)激磁電流 (C)磁通路 徑長度 (D)鐵心截面積

10. 對於一個純電容性交流電路，其輸出電壓與電流的關係為： (A)電壓超前電流90度 (B)電壓落後電流90度 (C)電壓與電流同相位 (D)無法判斷

11. 感抗的大小與頻率成________？ (A)正比 (B)反比 (C)平方正比 (D)無關

12. 描述電動機轉速n與電樞電流Ia的關係的曲線稱？ (A)無載特性曲線 (B)轉矩特性曲線 (C)轉速特性曲線 (D)電樞特性曲線

13. 用來驅動受控裝置動作的機構是？ (A)檢測器 (B)比較器 (C)驅動器 (D)控制器

14. 交流功率計，係由下列何種裝置產生之熱量轉換成熱電動勢而測定? (A)比壓器輸入之 電壓與比流器輸入之電壓 (B)比壓器輸入之電壓與比流器輸入之電流 (C)比壓器輸入之 電流與比流器輸入之電流 (D)比壓器輸入之電流與比流器輸入之電壓

15. 可以直接提供380伏特的線電壓及220伏特的相電壓的三相交流電源電路為： (A)三相 四線制Y形電路 (B)三相三線制三角形電路 (C)三相並聯電路 (D)三相串聯電路

16. 在實際使用電路時，如果手中的電阻阻值低於需求，想要提高電阻阻值可以如何處理 ？ (A)將電阻加熱 (B)將電阻並聯 (C)將電阻串聯 (D)將電阻短路

17. 哪一種三相負載電路其相電壓等於線電壓？ (A)三相四線制Y形電路 (B)三相三線制三 角形電路 (C)三相並聯電路 (D)三相串聯電路

18. 鉛蓄電池內的電解液比重過低時，會造成何種現象不正確？ (A)在寒冷地帶容易結冰 (B)電壓降低 (C)容量降低 (D)極板易於過早硫化而損壞

19. 在通用的控制系統中，控制訊號與感測訊號的幅值都已標準化，試問在電流訊號中標 準值為： (A)0~15mA (B)0~20mA (C)4~20mA (D)0~100mA

20. 有效功率的單位是？ (A)伏特 (B)瓦特 (C)伏特小時 (D)伏安小時

21.額定值為1W， 100Ω使用時電流和電壓不得超過 (A)1 A/ 100 V (B)0.1 A/ 10 V (C)0.01 A/ 1 V (D)0.01 A/ 10 V

22. 對於一個理想變壓器而言，若匝數比為10:9，如果一次側的磁通量為200Wb，則二次 側的磁通量為何？ (A)200Wb (B)195Wb (C)190Wb (D)180Wb

23.如右圖之電路，若V=20伏特， R₁=4Ω，R₂=8Ω，R₃=16Ω，其總電流為 ： (A)5/7A (B)35/4A (C)70/9A (D)10A

24. 三相Y接法的電路，若相電壓為440V，相電流為100A，則線電壓為： (A)440V (B) (C) (D)

25. 若單相交流電壓100伏特，功率因數0.6，有效功率600瓦特，此電路的電流為： (A)2A (B)5A (C)10A (D)15A

26.若電源之頻率為60Hz，負載為10亨利的純電感，其電感抗為多少Ω ： (A)600 (B)600π (C)1/(600) (D)1200π

27. 兩發電機並聯運轉時，若發現兩發電機之功率因數表之讀數有差異，其顯示： (A)電壓 有差異 (B)相位有差異 (C)頻率有差異 (D)相序有差異

28.直流電動機的轉矩方程式為：(式中N為轉速，V為電壓，Φ為磁通 ，B為磁通密度 ，Ia為電樞電流，Ra為電樞電阻，K為電機常數) (A)T=KΦN (B)T= KV (C)T=KBRa (D)T=KΦIa

29. 定子使用三相交流電壓，轉子為永久磁鐵或轉子激磁繞組通以直流電的電動機為： (A)繞線式感應電動機 (B)鼠籠式感應電動機 (C)單相感應電動機 (D)同步電動機

30. 先將蓄電池予以正常的充電，然後繼續以終充電率充電4小時，直到電壓、比重不再上 升為止，此種充電模式屬於： (A)補充充電 (B)均衡充電 (C)浮接充電 (D)衡壓充電

31. 蓄電池完全放電時，其正極板為： (A)鉛絨 (B)硫酸鉛 (C)過氧化鉛 (D)氧化鉛

32. 在發電機的電壓控制系統中，感測器(sensor)是指： (A)發電機 (B)比壓器 (potential transformer)及電壓表組 (C)自動電壓調整器(AVR) (D)激磁(exciter)

33. 若變壓器一次側與二次側匝數比為10:1，如果二次側電流有效值為20A，求一次側電流 有效值為何? (A)200A (B)20A (C)2A (D)1A

34. 若變壓器之額定容量為66KVA，如果一次側電壓有效值為6600V，二次側電流有效值 400A，為何求一次側與二次側匝數比為何? (A)5比1 (B)10比1 (C)20比1 (D)40比1

35. 關於佛萊銘右手定則，下列那一個敘述有錯? (A)用於發電機 (B)大姆指代表導體運動方 向 (C)食指代表磁場S至N方向 (D)中指代表導體電流方向

36. 關於蓄電池之浮接充電法何者為非? (A)電池浮接於匯流排 (B)可避免串聯電阻之損失 (C)充電時以一個昇壓發電機與主發電機串聯充電 (D)不容許其他負載直接連接於主發 電機

37. 下列那一項關於電感器之敘述何者是正確? (A)將能量儲存於磁場中 (B)將能量儲存於電 場中 (C)電感量等於其電流值除於其磁通量 (D)電感量等於電荷量除於電壓值

38. 一個交流電路中超前負載指的是何負載? (A)電容性負載 (B)電感性負載 (C)電阻性負載 (D)純電感性負載

39.一個交流電路中電阻負載之電壓最大值為40V電阻為 ，求其平均功率為何? (A)20W (B)40W (C)16KW (D)32KW

40. 當同步發電機接上負載時若發現輸出端電壓會隨負載電流變大而有大幅變小，此負載 可推測最有可能為何負載? (A)電阻性負載 (B)電感性負載 (C)電容性負載 (D)合成性負 載

41. 一般三相感應電動機在靜止時其轉差率為何? (A)S=-1 (B)S=0 (C)S=1 (D)S=2

42. 當一個負載由電阻與電容串聯組成，且電阻與電容抗相等時會產生何現象? (A)電壓相 位超前電流90度 (B)電壓相位落後電流90度 (C)電壓相位超前電流45度 (D)電壓相位落 後電流45度

43. 由電阻器、電感器與電容器串聯所構成之RLC串聯電路，當電壓源為Vm sin(2πft)，當電壓源的頻率小於 時，RLC電路電壓與電流相位關係為何？ (A)電流與電壓 同相位 (B)電流相位落後電壓相位 (C)電流相位超前電壓相位 (D)電流相位與電壓相位無關

44. 如下圖所示，若I₁ =6A，I₂ =3A，則R₂與R₃的關係為何 ？ (A)R₂ =R₃ (B)2R₂ =R₃ (C)R₂ =2R₃ (D)3R₂ =2R₃

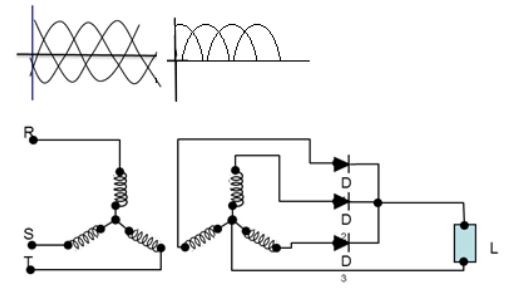

45. 如圖示，整流後交流形成脈動直流，屬何種整流? (A)全波整流 (B)碎波整流 (C)逆波整流 (D)半波整流

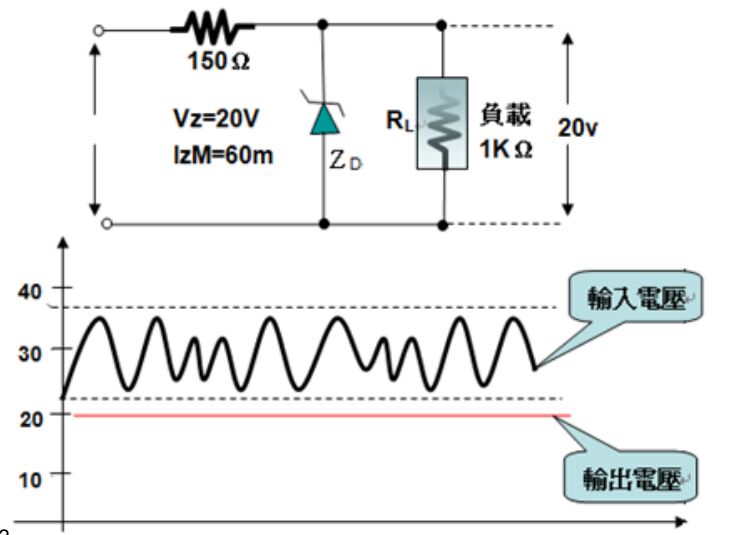

46. 輸入電壓在23V＜V＜32V間變化，但輸出要保持在20V 時，如圖示電路中何種二極體 可達到此目的 ? (A)逆向二極體 (B)順向二極體 (C)多向二極體 (D)稽納二極體

47. 為了達成啟動的目的，利用分相法產生旋轉磁場的電動機為下列何者？ (A)單相感應電 動機 (B)三相感應電動機 (C)同步電動機 (D)步進電動機

48. 於自動整步時先檢測匯流排與發電機之間的拍電壓(Beat Voltage)再檢測兩者之頻率 ，若此匯流排頻率較高時，則對發電機調速器伺服馬達發出何種信號？ (A)Slow (B)Fast (C)Raise (D)Lower

49. 下列何種充電方法不僅可避免串聯電阻的損失，且容許其他負載直接連接於主發電機 ？ (A)恆流充電法 (B)恆壓充電法 (C)改良恆壓充電法 (D)浮接充電法

50. 鉛蓄電池的電解液的比重過低時應如何處理？ (A)抽出部分電解液，加入蒸餾水，再充 電 (B)多次充電及放電 (C)更換電極板 (D)檢查並疏通通氣塞
