所屬科目:1.電路學 2.電子學

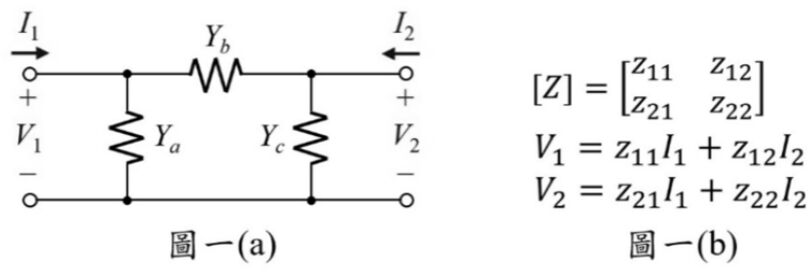

一、圖一(a) Ya、Yb 與 Yc 分別為各元件之導納,其雙埠阻抗矩陣[Ζ ]之元素 zmn 定義如圖一(b),其中 Vm 與 Im 分別為端埠 m 的電壓與流入端埠 m 的電 流,m 與 n = 1 或 2。推導所有 zmn 之數學式,最後結果僅含 Ya、Yb 與 Yc。(20 分)
二、圖二(a)放大器 Ri = 22 kΩ,Ro = 0,R = 1 kΩ,Rf = 11 kΩ,開路增益 Av 與 閉路增益 Avf = vo / vs 如圖二(b),求算 Avfo 及 fH 之值。 (20 分)
三、圖三兩 BJT 匹配且由 IEE 適當偏壓在主動區,β= 24,ro→∞,rπ = 1 kΩ, 忽略 BJT 小信號電容 Cπ 與 Cμ 。推導電壓增益 Av(s)= vo(s)/vi(s)之數學式,並以 R = 2 kΩ,RC = 5 kΩ,RE = 700 Ω,C = 0.25 μF,求算直流電壓增益以及頻率響應之極點與零點。 (20 分)
四、圖四(a)與圖四(b)分別為輸入 (A)B 之 NAND(Y = )邏輯閘電路符號 與二進位半加法器真值表,其中 S 為 A 與 B 之和值,C 為進位。先寫出 C 與 S 的布林數學式,再以圖四(a)之雙輸入 NAND 閘實現半加法器,必 須分析所設計的電路,使用其他邏輯閘不計分。(20 分)
五、圖五電路中 R = 40 Ω,L = 5 mH,C = 2μF,開關 S 置於直流電壓源 vDC = 1V 很久後,於 t = 0 切換至交流電壓源 vAC = sinωt V, ω = 104 rad / sec,求出 t ≥ 0 之 vC (t),須列出必要的分析數學式。(20 分)
