所屬科目：高中技藝◆工業類◆機電整合
1. 電路圖中符號為：(A)電阻器 (B)積熱電驅 (C)熱敏電阻 (D)輔助電驅。
2. 單線螺紋之導螺桿傳動機構，其螺桿之螺距 \(6 \mathrm{~mm}\) ，若螺桿轉數 \(120 \mathrm{rpm}\) ，其傳動套筒之移動速度為(A)2(B)6(C)12(D)20 mm/s。
3. 一般PLC，系統處理I/O的方式為(A)週期再生(B)插斷再生(C)程式開始再生(D)程式結束再生。
4. 對一般型繼電器標示有線圈(Coil)：DC24V、1.2W，接點(Contactor)：5A，係表示(A)通過接點的額定電流為直流電5A(B)通過接點的額定電流為交流電5A(C)通過接點的額定電流為交流或直流電5A(D)通過接點的額定電流為交流或直流電1.2A。
5. 三用電表不用時，不要撥至(A)歐姆檔 (B) ACV檔 (C)DCV (D)DC mA 檔。
6. 下圖在氣壓源加裝一節流閥，何者最為正確：(A)量出控制前進及後退速度 (B)量入控制前進及後退速度 (C)量出控制後退速度 (D)量入控制前進速度。
7. 氣壓馬達的額定扭矩為 \(100 \mathrm{~kgf} \cdot \mathrm{cm}\) 轉速 \(3200 \mathrm{rpm}\) , 經過 1 / 5 的減速機後的輸出扭矩為: (A) \(20 \mathrm{~kgf} \cdot \mathrm{cm}\) (B) \(32 \mathrm{~kgf} \cdot \mathrm{cm}\) (C) \(500 \mathrm{~kgf} \cdot \mathrm{cm}\) (D) \(640 \mathrm{~kgf} \cdot \mathrm{cm}\) 。
8. 夾爪挾持工件的長度最好是工件總長度的(A)1/8(B)1/4(C)1/2(D)3/4。
9. 真空吸盤通常作何種用途(A)薄板進退料 (B)旋轉工件 (C)防震用 (D)吸塵用。
10. 一般過濾器濾心的主要功能為(A)濾水 (B)濾油 (C)濾空氣 (D)濾雜質。
11. 46W日光燈5支，每日使用110V電壓8小時，共使用22日，則用電量約為: (A)8.1度 (B)40.5度 (C)4.5度 (D)81度。
12. 拆卸後不能再使用的連結機件是(A)螺紋 (B)鍵 (C)斜銷 (D)鉤釘。
13. 所謂高壓空氣，是指在常溫下，壓力超過(A) \(10 \mathrm{~kgf} / \mathrm{cm}^{2} \mathrm{G}\) (B) \(10 \mathrm{~kgf} / \mathrm{cm}^{2}\) abs (C) \(15 \mathrm{~kgf} / \mathrm{cm}^{2} \mathrm{G}\) (D) \(15 \mathrm{~kgf} / \mathrm{cm}^{2}\) abs 以上之氣體。
14. 交流旋轉電機極數(P)、頻率(F)和轉速(RPM)三者的關係是(A)RPM=120P/F (B)RPM=120F/P (C)RPM=P/120F (D) RPM=F/120P。
1. 有一支氣壓缸上標示 CB- \(\phi 63 \times 20 \times 350\) 之記號，下列敘述哪些正確？(A)後法蘭方式安裝 (B)氣壓缸缸徑： \(63 \mathrm{~mm}\) (C)活塞桿桿徑： \(20 \mathrm{~mm}\) (D)行程長度： \(350 \mathrm{~mm}\) 。
2. 左圖電氣-氣壓迴路，下列敘述何者為真？(A)在壓按一下 st1 時，氣壓缸伸出、退回往復動作，在達到預定次數後，氣壓缸退回後限 \(\left(\mathrm{a}_{0}\right)\) 停止 (B)在壓按一下 st1 時，氣壓缸伸出、退回連續往復動作 (C)在壓按一下 st2 後，氣壓缸退回至後限 \(\left(\mathrm{a}_{0}\right)\) 時，自動停止 (D)在壓按一下 st2 後，氣壓缸伸出至前限 \(\left(\mathrm{a}_{1}\right)\) 時，自動停止。
3. 下列哪個迴路圖操作功能為氣壓缸在“雙手都按下才伸出、雙手都放開才縮回”(A)(B)(C)(D)
4. 有關 OFF-Delay Timer 的特性敘述，下列敘述哪些正確？(A)瞬時 a 接點在線圈通電時延時閉合，線圈斷電時瞬時打開 (B)延時 a 接點在線圈通電時瞬時閉合，線圈斷電時延時打開 (C)延時 b 接點在線圈通電時瞬時打開，線圈斷電時延時閉合 (D)瞬時 b 接點在線圈通電時瞬時打開，線圈斷電時瞬時閉合。
5. 如圖所示，有一雙凸輪機構，以夾爪為中心點來看，下列敘述哪些正確？(A)彈簧 C 係使從動件確保接觸凸輪 A (B)夾爪的運動路徑為 L 字型 (C)水平方向 y 是以凸輪 A 驅動 (D)垂直方向 z 是以凸輪 B 驅動。

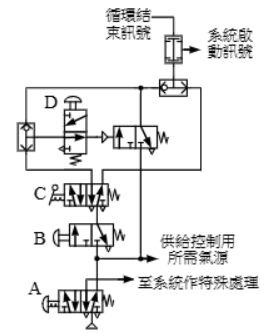

6. 如圖所示，純氣壓迴路之閥件 A、B、C、D 作為系統不同操作閥件及執行各種功能，下列敘述哪些正確？(A)B 為啟動鈕、作系統開始運轉用 (B)A 為緊急停止鈕、當系統遇意外狀況時用 (C)C 為切換鈕、可隨時改變系統單一/連續運轉模式 (D)D 為停止鈕、作系統停止運轉用。
7. 有一單桿雙動氣壓缸在摩擦係數為 0.15 的水平面移動 \(100 \mathrm{~kgf}\) 的物體，移動的距離為 \(300 \mathrm{~mm}\)，移動時間為 1 秒，1 分鐘做 20 次循環，工作壓力為 \(6 \mathrm{~kgf} / \mathrm{cm}^{2}\)。若以 30\% 與 70\% 的移動時間做等加速度與等速度(如圖所示)，下列敘述哪些正確？(A)最大速度：\(35.3 \mathrm{~cm} / \mathrm{sec}\) (B)最大速度：\(33.3 \mathrm{~cm} / \mathrm{sec}\) (C)最大加速度：117.6 \(\mathrm{cm} / \mathrm{sec}^{2}\) (D)最大加速度：\(166.7 \mathrm{~cm} / \mathrm{sec}^{2}\)。
8. 如圖所示，有一步進馬達驅動一組定位工作平台，此步進馬達之全步進角度為(θ)，馬達輸出軸配有一減速比(i)之減速齒輪組，齒輪組之輸出軸接至導螺桿。若導螺桿每轉動 10 圈，滑台移動 \(50 \mathrm{~mm}\)，下列敘述哪些正確？(A)若 \(\theta = 1.8^{\circ}\)、i = 1:10，滑台定位之解析度 \(R = 2 \mu \mathrm{m}\) (B)若 \(\theta = 0.9^{\circ}\)、i = 1:12.5，滑台定位之解析度 \(R = 1.0 \mu \mathrm{m}\) (C)若 \(\theta = 0.72^{\circ}\)、i = 1:5，滑台定位之解析度 \(R = 2 \mu \mathrm{m}\) (D)若 \(\theta = 0.36^{\circ}\)、i = 1:10，滑台定位之解析度 \(R = 2.5 \mu \mathrm{m}\)。
