106年 - 106-1 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#142961

科目：三等管輪◆電機電子及控制 | 年份：106年 | 選擇題數：10 | 申論題數：8

試卷資訊

所屬科目：三等管輪◆電機電子及控制

選擇題 (10)

1. 截流導體置於磁場內，致導體產生一定方向的運動力量。這是根據 (A)克希荷夫定律
(B)楞次定律 (C)佛來銘左手定則 (D)佛來銘右手定則

2.額定為200V、1000W的電熱器，其電阻為 (A)10Ω (B)20Ω (C) 30Ω(D)40Ω

3. 兩台三相同步發電機擬作併車(並聯)，若兩機的頻率不相等，則兩機的電壓是 (A)也是
不相等 (B)也許相等，也許不等 (C)相等 (D)頻率差與電壓差無關

4. 船舶發電機在完成併車(並聯)後，如何把虛功率(Q)合理分配給新併入發電機
(GA)？( ：匯流排上發電機的場電流)
(A) (B)
(C) ，並保兩者端壓都等於額定值 (D)緩慢減少匯流排發
電機之引擎油量，同時增加GA引擎油量，並保持兩者電壓都等於額定值

5. 對於鼠籠式三相感應馬達，下列那一種是它的起動方法之一 (A)利用轉子繞組與外部的
三個可變電阻連接 (B)利用變頻器改變頻率 (C) (D)利用其他馬達起
動

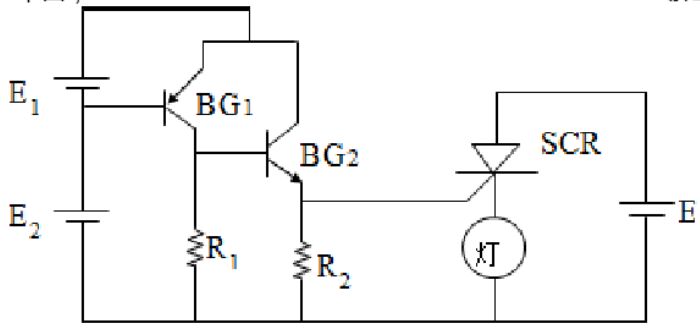

6.如下圖，導通的方法是

(A)
(B) (C) (D)

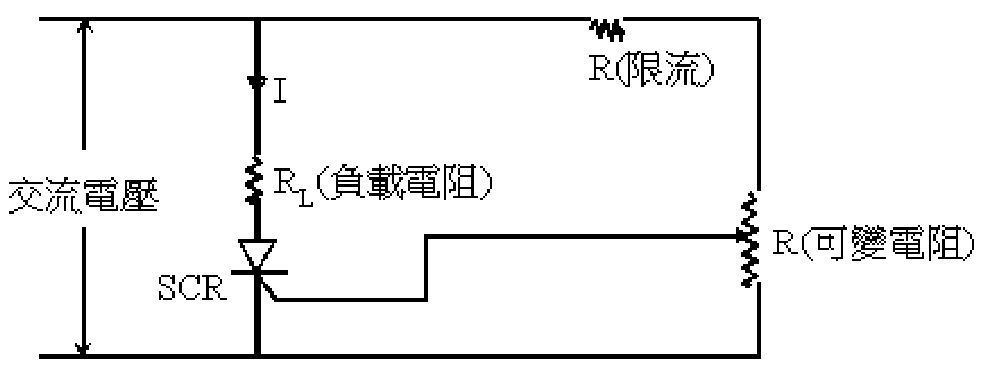

7. 如下圖，調R為最大，則

第1頁，共4頁
(A)觸發角最小，電流(Ｉ)最大 (B)觸發角最大，電流最大 (C)導通角最小，Ｉ最大
(D)導通角最小，Ｉ最小。以上試選出完全正確的

8. 曾納二極體(Zener Diode)在正常工作情況下，對電流有何限制? (A)必須小於崩潰電流
(B)必須工作於崩潰電流及最大工作電流之間 (C)必須大於最大工作電流 (D)無限制

9. 開航前要遍巡機艙，然後啟動發電機，必要時要如何作業，以防止發電機過載意外?
(A)發電機並聯 (B)啟動主機 (C)啟動淨油機 (D)關閉不必要之開關

10. 船上那項電器設備使用是屬短時工作型 (A)主海水泵 (B)空氣壓縮機 (C)飲水泵 (D)主滑
油泵

申論題 (8)

1. 220V、100W的A燈與110V、220W的B燈串聯接在220V的電源上。試問那個燈較亮?

2. 試述馬達之內部乾燥法

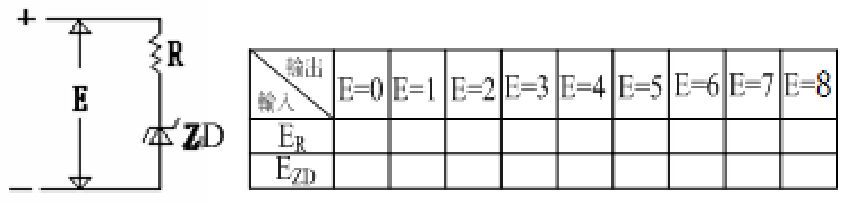

3. 稽納二極體(ZD)之工作(稽納、穿擊)電壓為3V，輸入為直流電壓(E)，輸出為 R兩端電壓(ER)及ZD兩端電壓(EZD)。若輸入E由0、1、2、、、、8等伏特，則請填入ER與EZD的伏特數

(1)劃出邏輯電路

(2)求邏輯式Y(輸出)

5. 下圖的邏輯電路，請寫成接點電路

6. 如下圖所示，為全波整流電路，變壓器為中間抽頭的，二極體假設為理想的，則負載 (Load)處電壓之有效值與平均值與原電壓之最大值關係為何?其中變壓器一二次側線圈匝數比為N，中間抽頭為從線圈正中央抽出。

7. 請敘述船舶電機設備接地的重要性。
