107年 - 107-3 交通部航港局_船員岸上晉升適任性評估筆試測驗_三等管輪：電機電子及控制#142477

1.如下圖，若開關(S)閉合，則AB兩端的電阻(R_AB)為________。
(A)10Ω(B)20Ω(C)30Ω(D)50Ω

2.三相同步發電機每相端壓之瞬時值\[P_{cu} = I_1 \times R_s^2\] ，供應某負載(Z)時滯後電流30°，且電流(I)為26A。試問每相端電壓(E，即每相之有效端電壓)
(A)240V (B)260V (C)320V (D)367.6V

3. 設匯流排(Bus Bar)上之發電機為GB。為因應電力負載之需求，擬把另台發電機GA併 車(並聯)上去。若GA之電壓相位超前GB者為8°，如此去併車(並聯)。則 (A) GA 之電壓(E_A)相位會降低，使兩電壓相位一致(B) GB 之電壓(E_B)相位增加，使兩電壓相位一致(C) E_B相位降低，E_A相位增加，終至一致(D) 永不會一致

4. GA與GB兩台發電機併車運行以供應負載所需電力。若突然GB發生逆功率運行，則 (A)GB之輸出功率突然大增，GA變成馬達運行 (B)GB吸入功率變成馬達運行，GA輸出 功率突然大增 (C)GA與GB仍然為發電機作用運行 (D)GA與GB變成馬達作用運行

5. 220V、1200RPM、60HZ的三相同步電機，試問極數(P)=？ (A)2極 (B)4極 (C)6極 (D)8極

6. 如下圖，I為最大是調整R的結果，並且調到觸發角為
(A)0°(B)60°(C)120°(D)180°

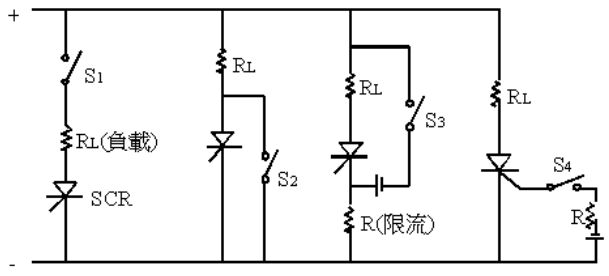

7. 如下圖，有四個SCR，也有四個開關(S)。試那一個S的斷開「不能」使導通的SCR變成截止
(A)S₁(B)S₂(C)S₃(D)S₄

8.下列哪一個不是繼電器或電磁接觸器經常故障的地方?(A)接點燒毀(B)線圈燒毀(C)線圈脫落(D)復歸彈簧疲勞

9.如圖示，當ＡB均為0時，Y＝0。稱為何?
(A)或閘(OR Gate) (B)及閘(AND Gate) (C)非閘(NOT Gate) (D)反及閘(NAND Gate)

10. n-型材料係由那些半導體所組成？ (A)矽、鍺、銻、砷、磷 (B)矽、鍺、硼、鎵、銦 (C)矽、鍺、銻、鎵、銦 (D)矽、鍺、硼、砷、磷

(1)阻抗(Z)＝？

(2)R₂=?

(3)功率(P)=?

(1) 發電機頻率 (f) = ?

(2) 發電機每相電壓(EP, 每相有效電壓)= ?

(3) 發電機每相電流 (IP) = ?

(4) 發電機每相阻抗 (Z) = ?

(1)是如何知道電壓不相等？

(2)應如何調整？

4. 匯流排(Bus Bar)上的發電機為GA，另一台GB為待併車(並聯)之發電機。若兩機的頻率不相等f_A≠f_B去併車(並聯)會有何結果？

5. 試求變壓器在電機機械系統中之主要功能？

6. 請簡述曾納二極體(Zener Diode)與一般二極體之工作特性及用途之主要差別為何?

7. 簡述交流發電機的激磁方式。
