108年 - 108-2 交通部航港局_船員岸上晉升適任性評估筆試測驗_二等大管輪：電機電子與自動控制#142055

1. 求圖5中，總電流I之值。
(A)I=10A (B)I=2A (C)I=10mA (D)I=2mA

2.如圖29，試求總電阻R_T。
(A)5歐姆 (B)5.5歐姆 (C)6歐姆 (D)6.5歐姆

3. 在比例-積分-微分(PID)控制器中，微分控制器的工作目的為： (A)加速系統的反應速度 (B)增加系統準確性 (C)增加系統穩定性 (D)增加干擾容忍度

4.試計算圖的電阻電路之等效電阻值R_ab為：
(A)10kΩ(B)15kΩ(C)20kΩ(D)25kΩ

5. 弗萊銘右手定則中的大拇指所代表的是 (A)導線內電流方向 (B)磁場方向 (C)感應電壓 方向 (D)導線運動方向

6. 額定值為1 W，100Ω的電阻，若正常使用，允許加電壓至下列哪一項？ (A)50 V (B)20 V (C)10 V (D)100 V

7. 交流電器的鐵心通常採用矽鋼片疊壓而成，其主要目的是？ (A)減少渦流損失 (B)減少 磁滯損失 (C)增大剩磁 (D)增大磁通量

8. 鐵心線圈通以交流電流後，與線圈絕緣的鐵心會發熱，這是由於？ (A)電流的磁效應 (B)電流的力效應 (C)僅線圈中電流產生的熱效應 (D)線圈中電流產生的熱效應以及鐵損 所引起的熱效應

9.用來計算設定值與實際輸出的差值的機構是？(A)檢測器(B)比較器(C)操作器(D)控制器

10. 提高電力系統功率因數的方法是？ (A)與電阻負載串聯電感 (B)與電阻負載串聯電容 (C)與電阻負載並聯電容 (D)與電感性負載並聯電容

11. 串聯電感的總電感值等於各個電感的？ (A)倒數的和 (B)和的倒數 (C)和 (D)差

12.直流電機產生電動勢主要依據何種定理所推論的？(A)安培定理(B)楞次定理(C)法拉第定理(D)弗萊明定理

13. 如果圖1的電壓源為12V，則總電流大小為？ 其中R_A為2歐姆、R_B為4歐姆、R_C為4歐姆
(A)I=10A (B)I=11A (C)I=12A (D)I=13A

14. 在圖10中，N1:N2=10：1及R_L=15Ω。求I_L。
(A)0.5A (B)0.6A (C)0.7A (D)0.8A

15.將高電壓變為低電壓的變壓器稱？(A)自耦變壓器(B)降壓變壓器(C)升壓變壓器(D)分壓變壓器

16.若一交流電壓之方程式為：v(t)=10sin(40t)，其電壓之頻率為(A)20Hz(B)40Hz(C)20/πHz(D)40/πHz

17.右圖之電路，V=30伏特，\(R_1 = 15\Omega\), \(R_2 = 30\Omega\), \(R_3 = 10\Omega\)，其戴維寧等效電壓為：
(A)10伏特 (B)15伏特 (C)20伏特 (D)40伏特

18. 三相△接法的電路，若相電壓為440V，相電流為100A，則線電流為： (A)100A (B) \(100/\sqrt{2}\) A (C) \(100/\sqrt{3}\) A (D) \(100\sqrt{3}\) A

19. 一電路之戴維寧等效電壓為直流100伏特，戴維寧等效電阻為40Ω，則此電路可獲得最大功率的負載電阻應為多少Ω： (A)0 (B)20 (C)40 (D)∞

20.發電機並聯時若同步指示儀呈逆時針旋轉，意指：(A)待並聯發電機之電壓低於匯流排電壓(B)待並聯發電機之相位超前匯流排相位(C)待並聯發電機之頻率低於匯流排頻率(D)待並聯發電機之相序與匯流排相序不一致

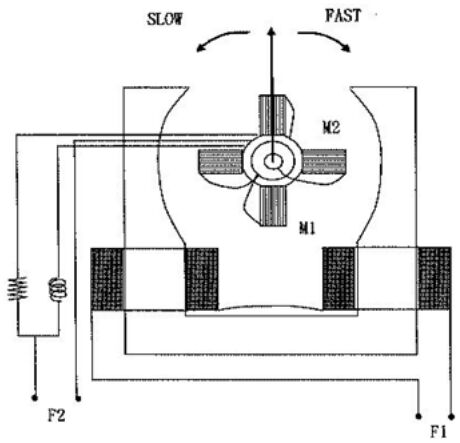

21.如圖所示為之發電機的何種儀表電路？
(A)頻率計(B)功率計(C)逆電力繼電器(D)同步指示儀

22. 若N為電動機之實際轉速，Ns為同步速率，則電動機之轉差率(Slip)S的定義為： (A)S=(N-Ns)/N (B)S=(Ns-N)/N (C)S=(N-Ns)/Ns (D)S=(Ns-N)/Ns

23. 同步電動機起動後，轉子應加入： (A)交流激磁 (B)直流激磁 (C)脈衝電壓 (D)脈衝電流

24. 同步電動機之轉子加裝鼠籠式阻尼線圈，其用意為： (A)僅用於產生起動轉矩 (B)僅用 於抑制旋轉時速度搖擺不穩定現象 (C)產生起動轉矩以及抑制旋轉時速度搖擺不穩定現 象 (D)簡化轉子結構及加強轉子強度

25. 同步電動機的特色之一為： (A)起動電流小 (B)起動轉矩大 (C)轉速固定 (D)功率固定

26.如圖之單相電動機電路，其屬於：
(A)裂相式 (B)電容式 (C)蔽極式 (D)推斥式

27. 在壓縮空氣之起動-停止控制系統中，其受控系統(controlled process)為： (A)空氣壓縮機 (B)氣壓調壓閥 (C)壓力開關 (D)空氣瓶

28.以單位電荷在兩點間移動所消耗的能量來描述此電場的強度，可稱為兩點間之何物理量?(A)電壓(B)電流(C)功率(D)電阻

29. 一個負載其阻抗為80+i60Ω，求其功率因數為何? (A)1 (B)0.8 (C)0.6 (D)0.5

30. 理想變壓器不具備下列那一個特性? (A)繞線電阻為零 (B)效率為100% (C)損失為零 (D)耦合係數為零

31. 若以三容量相同之變壓器做Y-Y接線做三相連接，此連接適合那一種場合? (A)高電壓 大電流 (B)高電壓小電流 (C)低電壓大電流 (D)低電壓小電流

32. 一般鉛蓄電池之電量是否充足，可由下列那一個情況來判斷? (A)電解液顏色 (B)電解液 比重 (C)電解液液面高低 (D)電解液泡沫數

33. 對於鉛蓄電池充電步驟何者為非? (A)電解液液面高度要高出極板 (B)加速充電可獲得較 大充電量 (C)充電極性要正確 (D)通氣小孔應暢通

34. 下列那一個不是蓄電池極板硬化之主要原因? (A)過度放電使用 (B)長期擱置未使用 (C)電解液比重過低 (D)溫度過高

35. 下列那一個不是蓄電池每日檢查之主要項目? (A)蓄電池通風狀態 (B)電解液比重 (C)蓄 電池兩端電壓 (D)電解液高度

36. 求先兩個電阻2R，2R並聯後，再與另一個R串聯，其等效電阻值為: (A)(1/2)R (B)R (C)(3/2)R (D)2R

37. 一個電器其功率消耗為100W使用時間為多少天時會耗掉12度電: (A)2天 (B)3天 (C)4天 (D)5天

38.瓦時表是用於量測何物理量?(A)瞬時功率(B)平均功率(C)所消耗之能量(D)所儲存之能量

39. 在一般交流高壓電中為了使家庭使用需要會轉變成低壓所使用設備為何? (A)振盪器 (B)變壓器 (C)整流器 (D)電感器

40. 在變壓器內因有鐵損及銅損產生熱，因此變壓器需冷卻方法，其中關於油浸變壓器何 者有誤? (A)大都用於大容量變壓器 (B)使用絕緣油冷卻 (C)高溫易分解出爆炸性氣體 (D)此油可長期使用

41. 當量測一個負載發現其電流相位落後電壓45度，則此為何種負載? (A)電阻性負傷 (B)電容性負載 (C)電感性負載 (D)任意負載

42. 三個60法拉電容器並聯電容值會變化為多少? (A)20法拉 (B)60法拉 (C)120法拉 (D)180法拉

43.一個負載其電流(有效值)大小為5A，負載阻抗為\(2+i2\sqrt{3}\Omega\)，其所消耗的虛功率 (感應)的大小為何？ (A)\(50\sqrt{3}\text{VAR}\)(B)50VAR (C)\(10\sqrt{3}\text{VAR}\)(D)10VAR

44.關於變壓器使用鐵材料當磁通傳導的主要目的，下列哪一個是正確的？(A)鐵心較容易製作(B)鐵心重量較輕(C)鐵心導磁係數較大(D)鐵心磁阻較大

45.將三個單相變壓器接成三相運用時，忽略下列哪一項易導致機器燒壞？(A)容量(B)極性(C)頻率(D)漏電抗

46.使用三具容量及線圈常數相同的單相變壓器做三相Y—Y接線時，其二次側各線圈的線電壓與相電壓大小之關係為何？(A)線電壓與相電壓相同(B)線電流為相電壓之\(\sqrt{3}\)倍(C)相電流為線電流之\(\sqrt{3}\)倍(D)線電壓為相電壓之3倍

47. 如圖示，膜片一端承受彈簧壓力，另一端承受測量壓力，是屬何種壓力感知元件
(A)玻登管。 (B)薄膜。 (C)伸縮箱。 (D)應變規。

48. 一種動程極小下就能產生 on-off 信號的裝置，是屬何種位置感知元件 (A)微動開關。 (B)近接開關。 (C)電位器(Potentiometer)。 (D)同步信號產生器

49. 一個無載過激式之同步電動機，其效應相當於一個大型的何種裝置？ (A)電壓調整器 (B)電阻器 (C)整流器 (D)電容器

50. 下列何項會導致鉛蓄電池的電解液的比重過低？ (A)加入硫酸過多 (B)水份過度流失 (C)充電過度 (D)過度放電
