109年 - 109-2 交通部航港局_船員岸上晉升訓練及適任性評估_二等大管輪：電機電子與自動控制#141908

1. 自激式同步發電機的激磁場是由什麼產生？ (A)利用本身經整流後的直流電 (B)本身的交流電 (C)外部供應的直流電 (D)外部供應的交流電

2. 交流發電機並聯運轉操作時，在並聯參數方面應具備哪些條件，下列何者錯誤？ (A)需具備相同的頻率 (B)須有相同的相位 (C)相同電壓 (D)相同的功率

3. 優良的感應電動機啟動時須具備的條件有哪些？ (A)啟動電流大、啟動轉矩大 (B)啟動電流小、啟動轉矩大 (C)啟動電流大、啟動轉矩小 (D)啟動電流小、啟動轉矩小

4. 如圖14試求R_ab。
(A)R_ab=2歐姆(B)R_ab=3歐姆(C)R_ab=4歐姆(D)R_ab=5歐姆

5.試以電壓分配定則求圖1之R₁壓降。
(A)5V (B)10V (C)12V (D)15V

6. 在比例-積分-微分(PID)控制器中，積分控制器的工作目的為： (A)消除系統超越量 (B)增加系統準確性 (C)增加系統穩定性 (D)降低安定時間

7. 已知110V交流電源的頻率為60Hz，該電源角頻率為： (A)110 X 60 (B)2 X π X 60 (C)1/(110 X 60 ) (D)1/(2 X π X 60)

8. 在直流電路中如果遇到電感元件應將電感視為： (A)假設為短路 (B)假設為斷路 (C)先 假設為短路再假設為斷路 (D)先假設為斷路再假設為短路

9. 電阻的阻值與導電材料的直徑有關，一般而言在相同的材質與長度條件下，線材質截 面直徑越大則電阻阻值： (A)越小 (B)越大 (C)不變 (D)不一定

10. 在船上所使用的負載設備如果功率因數偏低，則應如何處理？ (A)增加電源供應 (B)減少電源供應 (C)並聯電容性元件 (D)並聯電感性元件

11. 內阻為10歐姆的燈泡，外加10A的電流，在沒有燒壞的情況下其功率為？ (A)100W (B)1000W (C)10000W (D)100000W

12. 某三相對稱負載測得其線電壓為380V，線電流為2A，功率因數為0.5，則三相總功率為 (A)658W (B)658kW (C)1140W (D)1316W

13. 下列對於電感性電路的敘述何者正確？ (A)相位關係為電流領先電壓90度 (B)電感的平均功率為零 (C) 電感的實功率為 \(I^2X_L\) (D) 電感的虛功率為 \(IX_L\)

14. 在評估控制系統的性能表現時，靜態誤差小的系統表示： (A)穩態精度高 (B)穩態精度低 (C)穩定性良好 (D)穩定性不好

15. 對稱三相電路中，三相瞬時電動勢的代數和為 (A)0 (B)單相電動勢的 \(\sqrt{2}\) 倍(C)單相電動勢的\(\sqrt{3}\)倍(D)單相電動勢的2倍

16. 將化學能轉為電能的設備是？ (A)發電機 (B)電池 (C)太陽能板 (D)電動機

17. 要提高發電機的供電能力及效率應如何處理？ (A)提高額定電壓 (B)提高額定電流 (C)提高功率因數 (D)提供供電量

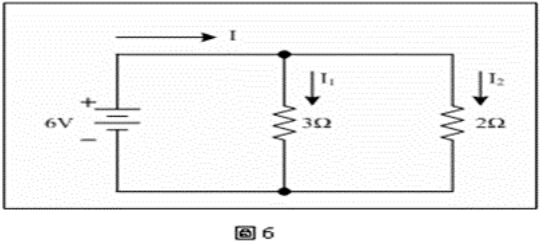

18. 試求圖6之I₂。
(A)I₂ =1A (B)I₂ =2A (C)I₂ =3A (D)I₂ =4A

19.圖7為一個並聯電路，試求電流I₁，I₂。
(A) \(I_1 = 6A , I_2 = 4A\) (B) \(I_1 = 6A , I_2 = 2A\) (C) \(I_1 = 4A , I_2 = 2A\) (D) \(I_1 = 2A , I_2 = 6A\)

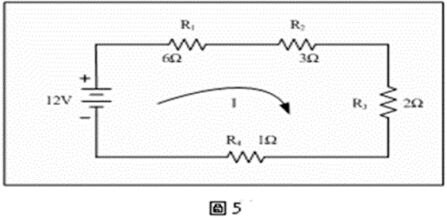

20. 試求圖5之各電阻壓降。
(A) R₁的壓降為6 V,R₂的壓降為3 V,R₃的壓降為2 V,R₄的壓降為1 V (B) R₁的壓降為1 V,R₂的壓降為2 V,R₃的壓降為3 V,R₄的壓降為6 V (C) R₁的壓降為6 V,R₂的壓降為2 V,R₃的壓降為3 V,R₄的壓降為1 V (D) R₁的壓降為1 V,R₂的壓降為3 V,R₃的壓降為2 V,R₄的壓降為6 V

21. 串聯電容的總電容值等於各個電容的？ (A)倒數和的倒數 (B)和的倒數 (C)和 (D)差

22. 三相對稱負載星形聯接，其相電壓為220V，相電流為4A，功率因數為0.6，則其三相 總功率為 (A)584kw (B)1584w (C)915kw (D)915w

23. 以下何者為電能消耗之計量單位？ (A)仟瓦 (B)伏-安 (C)仟瓦-小時 (D)焦耳-小時

24. 以下何種元件不會消耗感應功率(亦稱虛功率)？ (A)電阻 (B)電感器 (C)電容器 (D)繼電器

25. 下圖之電路，V=60伏特，R₁ =30Ω，R₂=10Ω，R₃=5Ω ，其戴維寧等效電壓為：
(A)10伏特 (B)20伏特 (C)40伏特 (D)60伏特

26.三相△接法的電路，若線電壓為440V，線電流為100A，則相電流為： (A)100A (B) \( \frac{100}{\sqrt{2A}} \) (C) \( \frac{100}{\sqrt{3A}} \) (D) \( \frac{100}{\sqrt{3A}} \)

27. 若三相同步發電機之極數為6極，旋轉轉速為1100RPM，其產生之電源頻率為： (A)55Hz (B)58Hz (C)60Hz (D)62Hz

28. 一個電器其功率消耗為200W使用時間為10小時其使用了幾度電: (A)2000度電 (B)200度電 (C)20度電 (D)2度電

29. 一個20歐姆電阻與一個20歐姆電感抗串聯後其電壓與電流相位差為多少度? (A)0度 (B)30度 (C)45度 (D)90度

30. 一個交流電路中超前負載之電流最大值為20A電壓最大值為10V，相位差60度，求其虛 功率產生為: (A)100Var (B)86.6Var (C)50Var (D)173.2Var

31. 下列那一個不是防止蓄電池極板硬化之方法? (A)不可使蓄電池過度放電使用 (B)電解液 液面不可過低 (C)保持蓄電池之清潔 (D)不可忽略均衡充電

32. 為了達成自動控制目標經常會使用PID控制器其中I代表何意義? (A)比例 (B)微分 (C)積 分 (D)模糊

33. 下列那項對平均功率之敘述是錯的: (A)又稱實功率 (B)任何負載兩端電壓有效值乘於其 電流有效值 (C)一個電路電源所提供之功率等於各負載所消耗功率之總合 (D)在直流時 電阻兩端電壓乘於其電流

34. 一個熱水器其功率消耗為6000W使用時間為20分鐘其使用了幾度電: (A)120000度電 (B)120度電 (C)20度電 (D)2度電

35. RC串聯電路中電容已完成充電，電容是儲存何種能量? (A)磁場 (B)電場 (C)位能 (D)熱能

36. 交流發電機所輸出的標準電壓波形為何？ (A)方塊波 (B)三角波 (C)正弦波 (D)半圓形波

37. 電感抗的大小除與電感值的大小有關，與下列哪一個值也有關係？ (A)電源之相位 (B)電源之頻率 (C)電源之振幅 (D)電源之位置

38. 交流訊號改變電壓大小是透過變壓器來完成，其轉換原理是透過何種能量轉換得到？ (A)電能 (B)磁能 (C)熱能 (D)太陽能

39. 一個電容器其電容值為132.6μF，接於110V、60Hz交流電源上，求其電容抗為何？ (A)10Ω (B)20Ω (C)30Ω (D)40Ω

40. 一個電阻器及電容器所構成的RC電路，其阻抗值為\(40 - 30i\Omega\), 若其電壓為 \(110\sqrt{2}\sin(\omega t)\)(V), 求其電流為何 ? (A) \(2.2\sqrt{2}\sin(\omega t)\)( A ) (B) \(2.2\sqrt{2}\sin(\omega t + 36.87^\circ)\)( A ) (C) \(2.2\sqrt{2}\sin(\omega t - 36.87^\circ)\)( A ) (D) \(2.2\sin(\omega t - 36.87^\circ)\)( A )

41. 一個電阻器、電感器及電容器串聯，所構成的RLC電路，其電阻值為40Ω、感抗值20Ω、容抗值60Ω，若其電壓為\(110\sqrt{2}\sin(\omega t)\)(V)，求其電流為何？(A) \(2.75\sqrt{2}\sin(\omega t + 45^\circ)\)( A ) (B) \(2.75\sqrt{2}\sin(\omega t - 45^\circ)\)( A ) (C) \(2.75\sin(\omega t + 45^\circ)\)( A ) (D) \(2.75\sin(\omega t - 36.87^\circ)\)( A )

42. 一個理想的半波整流電路，整流後訊號平均值為最大值之多少倍？ (A)0倍 (B)1/π倍 (C)1/2倍 (D)2/π倍

43. 一個負載其電壓為v=Vsin (ωt)( V )，電流為i=I sin (ωt+θ)( A )，θ>0，此負載之功率因數為何？ (A)落後功率因數為sinθ (B)落後功率因數為cosθ (C)超前功率因數為sinθ (D)超前功率因數為cosθ

44. 發電機的功率分為有效功率(KW)及無效功率(KVAR)，無效功率是由哪一個設備來控制 激磁電流，維持電壓穩定。 (A)電壓調整器 (B)調速器 (C)同步器 (D)淨油機

45.使用三具容量及線圈常數相同的單相變壓器做三相Y—Δ接線時，故此接線方法適用於何種場合？(A)低電壓大電流之場合(B)發電機之昇壓變壓器之場合(C)配電的降壓變壓器之場合(D)低電壓低電流之場合

46.單相變壓器做成三相連接，或是做並聯運用時，均須考慮各變壓器的極性，否則可能會使變壓器或設備燒壞。下列哪一個不是用於判別變壓器極性的方法？(A)檢流計法(B)短路法(C)電壓表法(D)氖氣管法

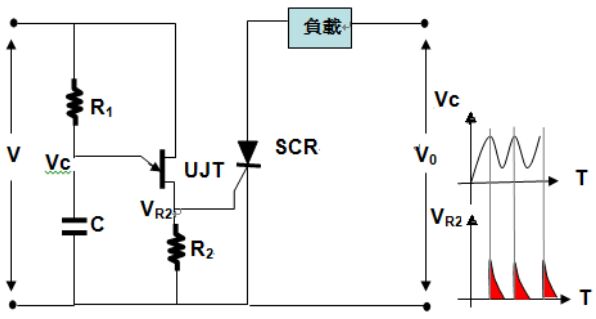

47.如圖示，用何電晶體產生觸發脈衝波?
(A)單接面電晶體(UJT)(B)矽控整流器(SCR)(C)雙接面電晶體(BJT)(D)曾納二極體

48.液體壓力和深度成正比，所以在液櫃低液位處設置壓力控制開關，就能在液位低位時提供信號，是屬何種液位感知元件(A)浮球。(B)靜壓壓力式(C)水頭壓差式(D)氣力泡泡式

49.下列何種單相感應電動機之啟動和運轉特性均佳？(A)電容起動分相式電動機(B)永久性電容分相式電動機(C)雙值電容式電動機(D)蔽極式電動機

50.鉛電池充電時，正極板上會有種氣體的氣泡籠罩？(A)氧(B)氫(C)氦(D)氮
