106年 - 106 全國高級中等學校學生技藝競賽考試_農業類:生物機電#141118

1.下列何者不是改變土壤環境的相關機械(A)耕耘機 (B)整地機 (C)中 耕機 (D) 噴霧機。

2.下列何者能源不是一次能量(A)汽油 (B)水力 (C)風力 (D) 太陽熱。

3. 比起內燃機，下列何者不是電動機的優點(A)結構、操作簡單 (B)振動大 (C)噪音小 (D) 無排氣問題。

4. 下列何者不是內燃機排氣時的有害污染物質(A)一氧化碳 (B)未燃碳化氫 (C)氮氧化物 (D) 硫化氫。

5.插秧機那個主要部分併用車輪和浮板，以支持機身重量(A)插秧裝置 (B)供苗裝置 (C)移行裝置 (D)傳動裝置。

6.風選機是利用穀粒的________，的差異而選別。 (A)比重差 (B)粒徑差 (C)壓力差 (D)摩擦阻力差

7. 迴轉耕耘機是以引擎動力旋轉耕耘刃來切削土壤，其刃尖運動軌跡成 (A)漸開線 (B)擺線 (C)橢圓線 (D)圓形線。

8.用電腦管理家畜飼養時，下列何者生物個體訊息尚無法自動測定及紀 錄用於經營管理(A)體重 (B)體溫 (C)心跳數 (D)血液濃度。

9.使用彈簧墊圈的目的為 (A)配合胚面 (B)緊固 (C)阻止螺帽鬆脫 (D) 美觀。

10.液壓機構之傳動是何種形式的傳動？ (A)撓性中間連接物 (B)直接接觸 (C)流體中間連接物 (D)剛體中間連接物。

11. 消防用滅火器之提把與開關，平時連接於原位，使用時拆卸最方便之銷型 式為 (A)開口銷 (B)彈簧銷 (C)定合銷 (D)快釋銷。

12. 自行車之後輪係應用何種機構，以使自行車向前踏時可前進，向後踩時則 不後退？ (A)擒縱器 (B)棘輪 (C)間歇齒輪 (D)凸輪 。

13. 螺紋相鄰的兩峰或兩根相對應點間，在平行軸線上之距離，稱為 (A)節 徑 (B)導程 (C)螺距 (D)徑節。

14. 螺紋標註 M12×1.75 中之 1.75 表示 (A)螺距 (B)節徑 (C)螺紋長度 (D) 螺紋外徑。

15. 如下列各選項的圖示中，若 W 為抵抗力(輸出力，且為重力場方向)，F 為 作用力(輸入力)，則有關螺旋的機械利益與下列哪一圖類似？ (A) (B) (C) (D) 。

16.下列有關彈簧功用的敘述，何者錯誤？ (A)儲存能量 (B)產生作用力 (C) 減低摩擦係數，以增加傳遞速率 (D)吸收震動。

17.下列何種離合器可緩和由主動軸傳送來的動力，常應用於汽車自動變數機 構？ (A)錐形離合器 (B)圓盤離合器 (C)流體離合器 (D)電磁離合器 。

18. 當兩軸相距較遠且速比需絕對精確時，應使用________傳動最為適宜 (A)鏈輪 (B)帶輪 (C) 齒輪 (D)繩輪

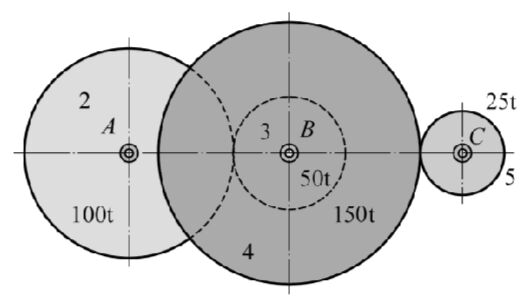

19. 如下圖所示之齒輪系，當 A 軸之轉速為 20rpm，C 軸之轉速為若干？________rpm 。

(A)7200 (B)360 (C)120 (D)240

20. 當一輪系之首末兩輪在同一中心軸線上時，此輪系為 (A)周轉輪系 (B) 單式輪系 (C)複式輪系 (D)回歸輪系。

21. 常用於汽車上之轉向機構是下列哪一種機構之應用？ (A)不平行等曲柄 機構 (B)雙搖桿機構 (C)牽桿機構 (D)雙曲柄機構。

22.A、B 兩正齒輪互相嚙合，A 輪為 20 齒，每分鐘迴轉 600 次，B 輪每分鐘 迴轉 150 次，則 B 輪之齒數為 (A)200 (B)30 (C)80 (D)5 。

23. 下列何種傳動不適於二軸相距較遠的傳動？ (A)凸輪 (B)皮帶與皮帶 輪 (C)繩與繩輪 (D)鏈條與鏈輪。

24.兩個外接圓柱形摩擦輪，其主動輪直徑 100mm，欲得 2.5 倍之從動輪轉 速，則從動輪之直徑應為________mm 。  (A)20 (B)50 (C)40 (D)250

25. 一般鑽床及銑床之變速機構，均使用下列何種機構來達成變換轉速數之要 求？ (A)繩輪 (B)塔輪 (C)鏈輪 (D)摩擦輪。

26.為了使磨損均勻，鏈輪齒數應為 (A)100 齒以上應為奇數 (B)100 齒以 上應為偶數 (C)奇數 (D)偶數。

27. 控制內燃機之進氣閥與排氣閥開啟與關閉動作之凸輪機構為 (A)平移凸 輪 (B)平板凸輪 (C)球形凸輪 (D)圓柱形凸輪 。

28. 皮帶輪與皮帶的傳動是屬於 (A)滑動接觸傳動 (B)撓性體中間接傳動 (C)剛體中間聯接傳動 (D)流體中間聯接傳動。

29. 需加工一個 M10X1.5 之內螺紋孔，要預先鑽削一個(A)ψ6.8 (B)ψ7.8 (C)ψ8.0 (D)ψ8.5 的孔。

30.以三用電表量測電阻值，若選擇開關置於 R ×10 檔，當指針指示於 20， 則該電阻值為(A)20Ω (B)200Ω (C)2kΩ (D)20kΩ。

31.共陰極七段顯示器使用 7448 解碼輸入端為 1110，則七段顯示器顯示數 字為(A)1 (B)2 (C)3 (D)4。

32. 此符號表示(A)SCR 晶體 (B)UJT 晶體 (C)NPN 晶體 (D)PNP 晶體。

33. 左圖元件為(A)二極體 (B)電晶體 (C)電磁閥線圈 (D)光耦合器。

34.如圖所示電路相同的四個燈，當 A1、A4 之接點閉合時，

(A) GL2 較亮， GL1，GL3，GL4 不亮(B)GL3 較亮，GL1，GL2，GL4 不亮 (C) GL1， GL2，GL3，GL4 亮度相同 (D)GL4，GL1 較亮，GL2，GL3 微亮。

35.滾珠軸承一般使用的潤滑劑是(A)黃油 (B)機油 (C)防銹油 (D)石墨 。

36.繼電器(Relay)之線圈斷電後(A)a 接點不通，b 接點通 (B)a 接點通，b 接點不通 (C)a 接點變 b 接點 (D)b 接點變 a 接點。

37.數字 0~9 的 BCD 碼指撥開關，設 0 表示低電位，1 表示高電位，若撥至 9，其電位依序是(A)1001 (B)0110 (C)0101 (D)1110。

38. 數字 0~9 的指撥開關，其編碼方式是(A)BIN 碼 (B)BCD 碼 (C)ASCII 碼 (D)HEX 碼。

39. 若感測器導通之電流量為 100 mA，在傳統電路中若要驅動一個 DC24V、4W 之電磁閥，應如何處理較恰當(A)直接驅動 (B)先驅動計 時器，再由其接點驅動電磁閥 (C)先驅動計數器，再由其接點驅動電 磁閥 (D)先驅動繼電器，再由其接點驅動電磁閥。

40. LCD 是何者簡稱(A)發光二極體 (B)液晶顯示器 (C)線性差動變壓器 (D) 溫度感應器。

41.線性差動變壓器簡稱 LVDT，主要用在感測何種變化量(A)壓力 (B)磁場 (C)位移 (D)熱量。

42.下列何者是將力量轉換為電氣信號之感測器(A)電位計 (B)應變規 (C)  轉速計 (D)LVDT。

43. 下列元件何者具有電氣隔離作用(A)二極體 (B)電晶體 (C)場效電晶體 (D)光耦合器。

44. 在電機控制中，電源指示燈的顏色為(A)紅色 (B)綠色 (C)黃色 (D)白 色。

45. 根據歐姆定律，當電壓不變時，電流與電阻的關係是(A)成正比 (B)成反 比 (C)成平方正比 (D)成平方反比。

46. 在數位邏輯中，反及閘(NAND)的符號為(A) (B)(C) (D) 。

47.電磁開關上積熱電驛主要目的在保護(A)過載電流 (B)短路電流 (C)接地 (D)斷線。

48. 直流繼電器一般係使用下列何種電氣元件來消除逆向脈衝(A)電晶體 (B)電容器 (C)電阻器 (D) 二極體。

49. 供給繼電器線圈電壓若低於額定電壓會造成(A)燒毀 (B)短路 (C)接觸不良 (D)無法動作。

50. 一般電源供應器具有何種保護裝置(A)過電流保護 (B)過溫度保護 (C)過電阻保護 (D)過流量保護。
