110年 - 110-3 交通部航港局_船員岸上晉升訓練及適任性評估_二等大管輪：電機電子與自動控制#141568

1. 變壓器的損失可以分 ，其中哪些 屬於無載損失？ (A) (B) (C) (D)

2. 若將變壓器一次線圈之匝數減少，則二次側兩端之電壓 (A)降低 (B)升高 (C)不變 (D)不 一定

3. 試求圖1之等效電阻R。 (A)R=10歐姆 (B)R=11歐姆 (C)R=12歐姆 (D)R=13歐姆

4. 在圖3中，若將R₃之電阻值改為2歐姆，如圖4則總電流I為 ? (A)I=20A (B)I=21A (C)I=22A (D)I=23A

5. 圖6中，若有 (A)V_T =72V (B)V_T =162V (C)V_T =164V (D)V_T =168V

6. 如圖29 ，試求 I₃。 (A)0.25A (B)0.5A (C)1A (D)2.5A

7. 如圖36試求 R_ca。 (A)0歐姆 (B)1歐姆 (C)2歐 姆 (D)3歐姆

8. 對於有效值為110V、60Hz的交流電路，假設電容元件為2m法拉，則其等效阻抗為： (A) (B) (C) (D)

9. 下列答案中就一個對稱三相電壓源必須滿足的條件。何者錯誤？ (A)頻率相同 (B)電壓 相同 (C)電流相同 (D)相差120度

10. 船上的用電設備絕大部分是屬於哪一種RLC等效電路，而造成功率因數降低： (A)電阻 性電路 (B)電感性電路 (C)電容性電路 (D)不一定

11. 如果對於某一激磁線圈反覆加入交變激磁電流，則其激磁電流與磁通量所構成的圖形 稱之為： (A)磁滯曲線 (B)激磁曲線 (C)磁化曲線 (D)磁場曲線

12. 要改善變壓器中的渦流損失最好的方法是？ (A)增加單位體積中的矽鋼片數目 (B)增加 繞線數目 (C)增加變壓器體積 (D)使用軟鐵作為鐵蕊材質

13. 在變動磁場中運動的線圈導體會感應出電壓，其電壓大小與線圈圈數成正比，與單位 時間內的磁通量變化率成正比。上述的定理是？ (A)安培定理 (B)法拉第定理 (C)楞次 定理 (D)佛來明定理

14. 克西荷夫電壓定理是指？ (A)電源與電流所形成的斜率為電阻值 (B)電路中沿著一個封 閉迴路的所有電壓昇與電壓降的總和為零 (C)電路中任何一個節點的流入電流等於流出 電流 (D)電路中任取AB二點，從AB二點看這個電路都可視為一個電壓源與電阻相串聯 的電路

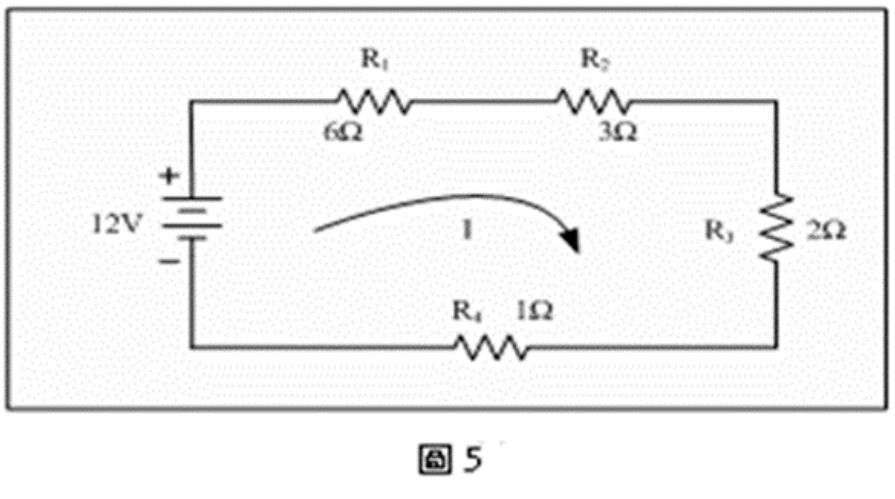

15. 試求圖5之線路電流I。 (A)I=1A (B)I=2A (C)I=3A (D)I=4A

16. 磁力線是一條_______曲線，磁體的外部磁力線是從？ (A)開放/S極到N極 (B)閉合/S極 到N極 (C)開放/N極到S極 (D)閉合/N極到S極

17. 如圖之電路，若V=60伏特，R₁ = R₂ = R₃ =20Ω，其總電阻為： (A)20Ω (B)30Ω (C)40Ω (D)60Ω

18. 船用動力電源為三相440伏特，此440伏特是指： (A)有效值 (B)平均值 (C)峯值 (D)瞬 時值

19. 若三相交流發電機之實功率為300KW，電壓為440伏特，使用之線電流為800安培時 ，其負載之功率因數PF為： (A) (B) (C) (D)

20. 右圖之電路， (A)20 (B)30 (C)40 (D)80

21. 右圖之電路，V=30伏特，R₁=15Ω，R₂=30Ω，R₃=10Ω ，其戴維寧 等效電壓為： (A)10伏特 (B)15伏特 (C)20伏特 (D)30伏特

22. 下列那一項目不是變壓器應有的損失？ (A)銅損 (B)磁滯損 (C)渦流損 (D)機械損

23. 純電感負載的功率因數為： (A)0 (B)0.4 (C)0.8 (D)1

24. 兩發電機並聯時若相位相等而電壓不一致，將會有什麼現象存在其間？ (A)有效橫流 (B)無效橫流 (C)追逐現象 (D)ACB跳脫

25. 直流電動機在旋轉時會產生反電勢，反電勢Eb的公式為：(式中N為轉速，V為電壓 ，Φ為磁通 ，B為磁通密度，I為電樞電流，Ra為電樞電阻，v為速度，l為有效的磁 路長度，K為電機常數) (A)Eb=KΦN (B)Eb=Blv (C)Eb=IRa (D)Eb=KBl

26. 以下何種控制例是屬於開路控制﹝Open loop control﹞？ (A)柴油引擎的轉速控制 (B)鍋爐 之水位控制 (C)缸套冷卻水之溫度控制 (D)飲水機之定時殺菌控制

27. 三相電源負相序之敘述何者為錯誤? (A)a相超前b相120度 (B)b相落後c相120度 (C)a相 落後c相240度 (D)c相落後a相120度

28. 一個20歐姆電阻與一個10歐姆電容抗串聯後其阻抗值大約為多少? (A)10歐姆 (B)14.14歐姆 (C)20歐姆 (D)22.36歐姆

29. 變壓器之開路試驗主要是測那一種能量損失? (A)銅損 (B)鐵損 (C)雜散損 (D)介質損

30. 一個交流電路中，將負載之電壓直接乘於其電流稱為何? (A)感應功率 (B)顯功率 (C)平 均功效 (D)瞬間功率

31. 下列那一個不是蓄電池極板硬化所造成之主要影響? (A)電解液液面太低 (B)電壓降低 第6頁，共7頁 (C)極板變為灰白色 (D)蓄電池容量減少

32. 一般改變自動控制系統中PID控制器比例控制(P)之參數除可改善系統穩定性外又有何 主要功能? (A)消除穩態誤差 (B)降低穩態誤差 (C)增加系統階數 (D)消除雜訊

33. 交流電路下列那項對電阻所消耗電功率之敘述是對的： (A)電阻值乘於電壓最大值 (B)電流有效值平方乘於其電阻 (C)電壓最大值平方除於其電阻值 (D)電壓最大值乘於電 流有效值

34. 下列那一個不是自動控制之優點? (A)生產速度慢 (B)可以品質提昇 (C)可以節省人力 (D)可靠度提高

35. 當量測一個負載發現其電流相位超前電壓30度，則此為何種負載? (A)電阻性負傷 (B)電容性負載 (C)電感性負載 (D)任意負載

36. 變壓器之開路試驗下列哪一個有錯? (A)二次側開路 (B)為了量測鐵損 (C)為了降低損失 (D)此為了解變壓器參數重要試驗

37. 下列何者不是變壓器為了了解其特性所需之主要試驗? (A)極性試驗 (B)摩擦試驗 (C)開 路試驗 (D)斷路試驗

38. 如目前電力系統顯功為100KVA功率因數為0.8(落後)，如果要使功率因數改善為1，要 如何處理? (A)加入100KW之電阻 (B)加入具80K VAR感應功率之電容 (C)加入具 60KVAR感應功率之電容 (D)加入具60KVAR感應功率之電感

39. 直流電動機(馬達)負載變大時為何會造成轉速變慢? (A)外加電壓降低 (B)磁場變小 (C)電流變小 (D)反電動勢降低

40. 電壓調整器(AVR)用於降低同步發電機輸出端電壓隨負載變動，當負載為落後性(電感 性)時，要如何處理？ (A)調大激磁電流 (B)調小激磁電流 (C)降低轉速 (D)增加轉速

41. 有一個電感器其電感為10 (H)，其流過電流為sin(ωt+θ)( A )，求其兩端的電壓為何？ (A)10ωsin(ωt+θ)(V) (B)10ωcos(ωt+θ)(V) (C)10sin(ωt+θ)(V) (D)10cos(ωt+θ)(V)

42. 主要決定交流電弦波波形之參數不包括哪一個？ (A)最大值 (B)週期 (C)平均值 (D)相位

43. 如下圖所示，若R1=5Ω，R2=3Ω，R3=6Ω，則電源端所看到的等效電阻大小為何 ？
(A)5Ω (B)7Ω (C)8Ω (D)14Ω

44. 用於鍋爐火焰探測及監視用之二極體，是何種二極體? (A)曾納二極體 (B)光電二極體 (C)光纖二極體 (D)發光二極體

45. 電壓比較器，是控制系統中很重要之電子元件，參考圖示，請判讀輸入電壓 第7頁，共7頁 (VA=VB)時，輸出電壓V0等於多少? (A)V0＝０ (B)V0＞０ (C)V0＜０ (D)V0＝１

46. 三相感應電動機的啟動方法中，何者不屬於降低電壓啟動法？ (A)直接啟動 (B)Y－Δ啟 動 (C)補償器啟動 (D)串聯電抗器啟動

47. 電機控制系統，若按下起動鈕，無啟動反應，並無焦味，但按重置鈕後恢復正常，可 能是何原因。 (A)線圈燒損 (B)過載跳脫 (C)保險絲燒損 (D)接點短路

48. 雙值電容式電動機轉速達到同步轉速的百分之幾時，則離心開關會作動將電解質電容 器切離電路？ (A)50% (B)60% (C)75% (D)100%

49. 當發電機欲從匯流排退出並聯時，欲退出的發電機將負荷全部轉移到運行中的發電機 時，且該機的瓦特錶讀數顯示接近零時，接著應如何操作？ (A)將該機ACB斷路器上的 “ON"按紐迅速按下 (B)將該機ACB斷路器上的“OFF"按紐迅速按下 (C)將該機ACB斷路 器上的“OPEN"按紐迅速按下 (D)將該機ACB斷路器上的“CLOSE"按紐迅速按下

50. 為防止鉛蓄電池極板硬化，須注意電解液之高度應如何？ (A)電解液液面高度須與於極 板頂點齊 (B)電解液液面高度須與極板四分之三高度齊 (C)電解液液面高度須高於極板 3/8吋 (D)電解液液面高度須與極板二分之一高度齊
