11. 凸輪傳動之周緣設計在總升程不變的條件下，下列何者正確？
(A)基圓越大，作用角越大
(B)傾斜角越大，傳動速度越快
(C)壓力角越小，傳動摩擦阻力越小
(D)壓力角越大，從動件在沿運動方向之推力越大

答案：登入後查看
統計： A(3), B(1), C(3), D(1), E(0) #3884090

詳解 (共 1 筆)

#7460652

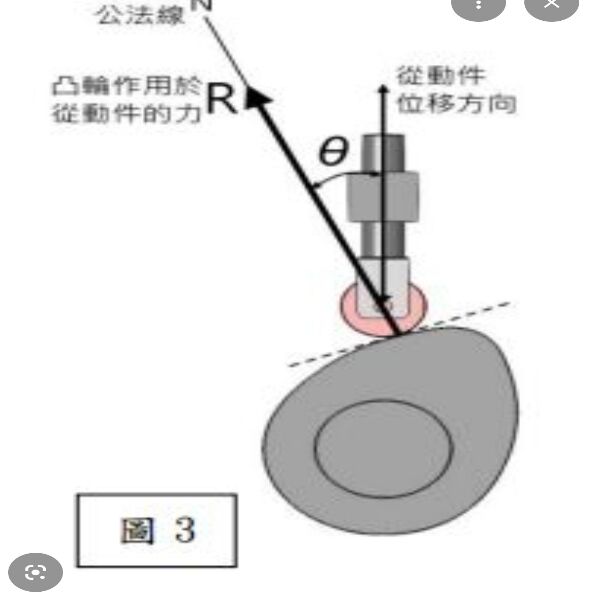

凸輪在推動上輪時，會與從動件切點產生公切線N和公法線（虛線）。

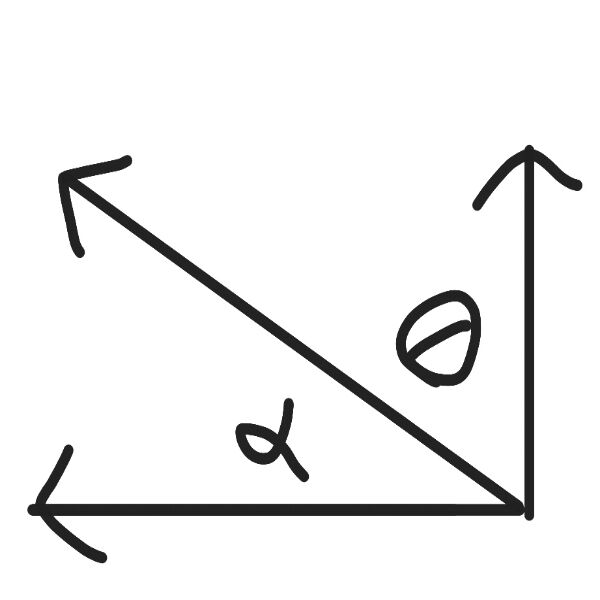

6a68ba74b8cd2.jpg斜線力可以分成上升力（垂直分力）側壓力（水平分力）


α角就是傾斜角度（類似作用角），θ 角就是壓力角。
大角對大邊，小角對小邊
上升的力量由α決定
側壓力的量由θ的決定
可是當α、θ、上升力、側壓力之中數值相互影響

（A）當凸輪直徑增加時，而其餘條件不變，所以R（合力）一樣大，上到下的距離變短也就是上升力減弱，上升力減弱傾斜角變小，壓力角也就增大。

（B）傳動速度要越快轉的也要越快，凸輪是圓一定要做圓周運動，要轉很多圈的話，並不依靠上升力，
上升力應該要少一點，傾斜角要減小，壓力角增大，側壓力也就變大，自然就變快
ㅤㅤ
（C）摩擦損失可以這麼想，我用指甲刮皮膚，和我指甲戳皮膚，兩者誰會失去比較多皮，肯定是用刮的，而且刮的越斜，帶走的皮就更多。
回到兩分力，所以我的上升力多一些，刮的就不太痛了，上升力多側壓力就少，側壓力少壓力角也就小。
ㅤㅤ

（D）壓力角是影響側壓力，從動件運動方向（上升力），上升力影響的角度是傾斜角。
「傾斜角越大，從動件沿著運動方向推力越大」
