一、某工廠長度80公尺、寬度60公尺、探測器裝置高度18公尺，主要出入口無法直接觀察該樓層任一角落，且屬於熱、煙易擴散之場所，請問依規定該場所至少規劃多少火警分區及可適用探測器之種類為何？（15分）另工廠外有容量8,000公秉的室外油槽，應如何考量其火警探測系統？（10分）
詳解 (共 1 筆)
四七才子 (114設備師上榜)
詳解 #7401087
場所條件：
面積80m*60m=4800m2；煙、熱易擴散；
出入口無法觀測任一角落、裝置面高18公尺
ㅤㅤ

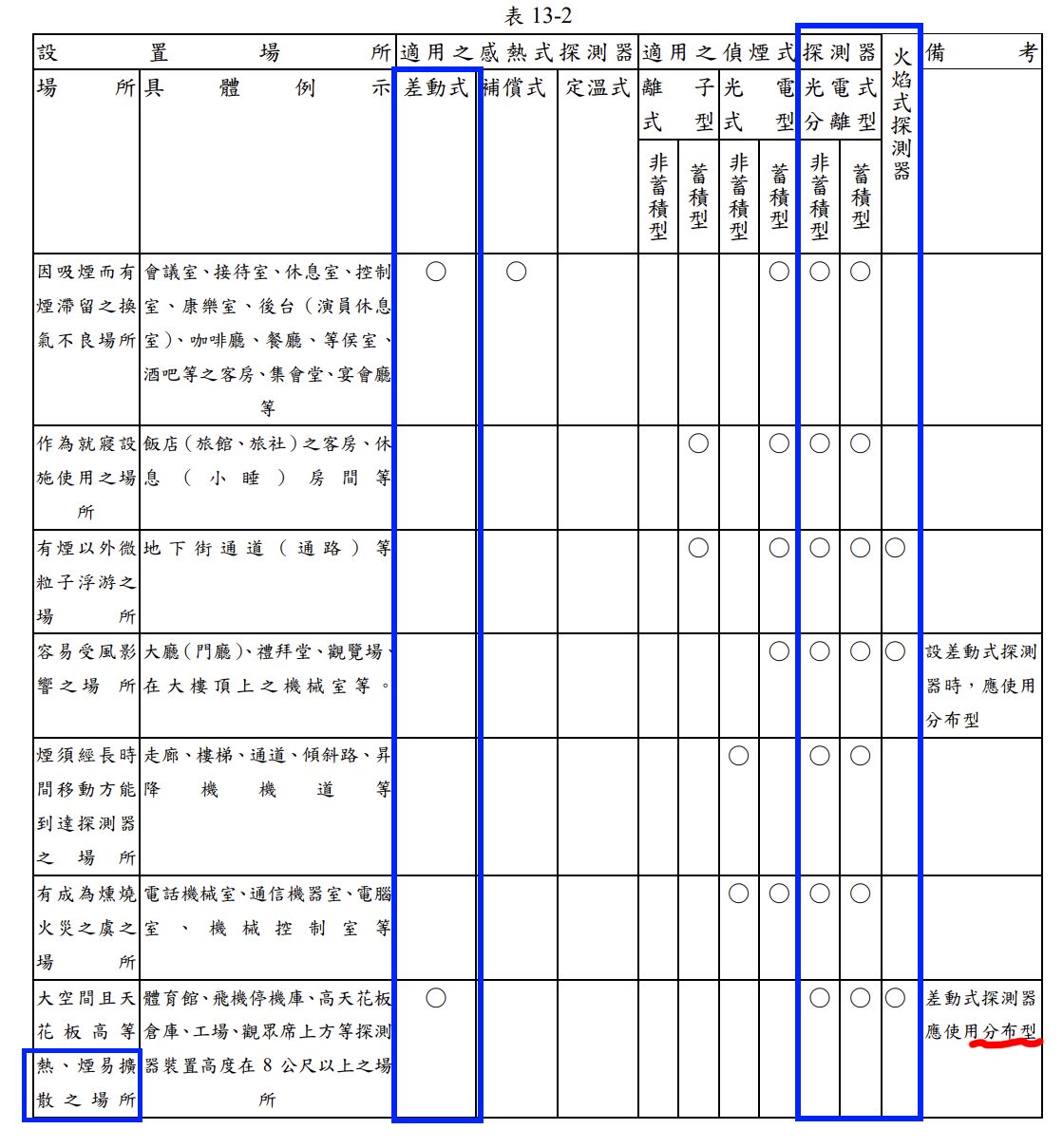

依據檢修基準表13-2只能使用火焰型、光電分離型、差動(分佈型)
裝置面高度18公尺，配合設置標準114條僅能使用光電分離型一種或是火焰型
ㅤㅤ
設置標準112條 火警分區邊長在50m以下(但光電分離型容許100m以下)
且在無法觀測主要出入口的情況下，火警分區一區只能600m2
ㅤ
光電分離型(限一種)最少只要8個分區，一區60m*10m 面積600m2
這樣分區也能確保警戒區任一點與軸線都距離5公尺
ㅤㅤ
火焰型最少也是8個分區，一區40m*15m 面積600m2
ㅤㅤ
--此場所的室外儲槽適合使用之探測器
8000公秉(8,000,000公升)已經達到儲槽600公升的標準，此油槽為室外儲槽
室外儲槽依規定不用設置火警自動警報設備(設置標準205條)雖說如此，但這樣回答肯定不值25分
ㅤㅤ
因此除了法規內的火警探測器以外
也可針對其儲存的液體設置氣體濃度偵測器以在其蒸氣洩漏時就能警示
設定濃度通常在其爆炸下限的25%
(職業安全衛生設施規則第177條 洩漏濃度達爆炸下限30%人員必須撤離)
ㅤㅤ
此外
不論此室外儲槽存放的是何種液體，8000公秉都肯定達到管制量10倍
(公危物附表 第四類可燃液體管制量最大者為動物植物油：10,000公升)
依設置標準205條規定要設置手動報警設備或同等性能的裝置
ㅤㅤ
ㅤㅤ
--如果一定要回答法規內的探測器

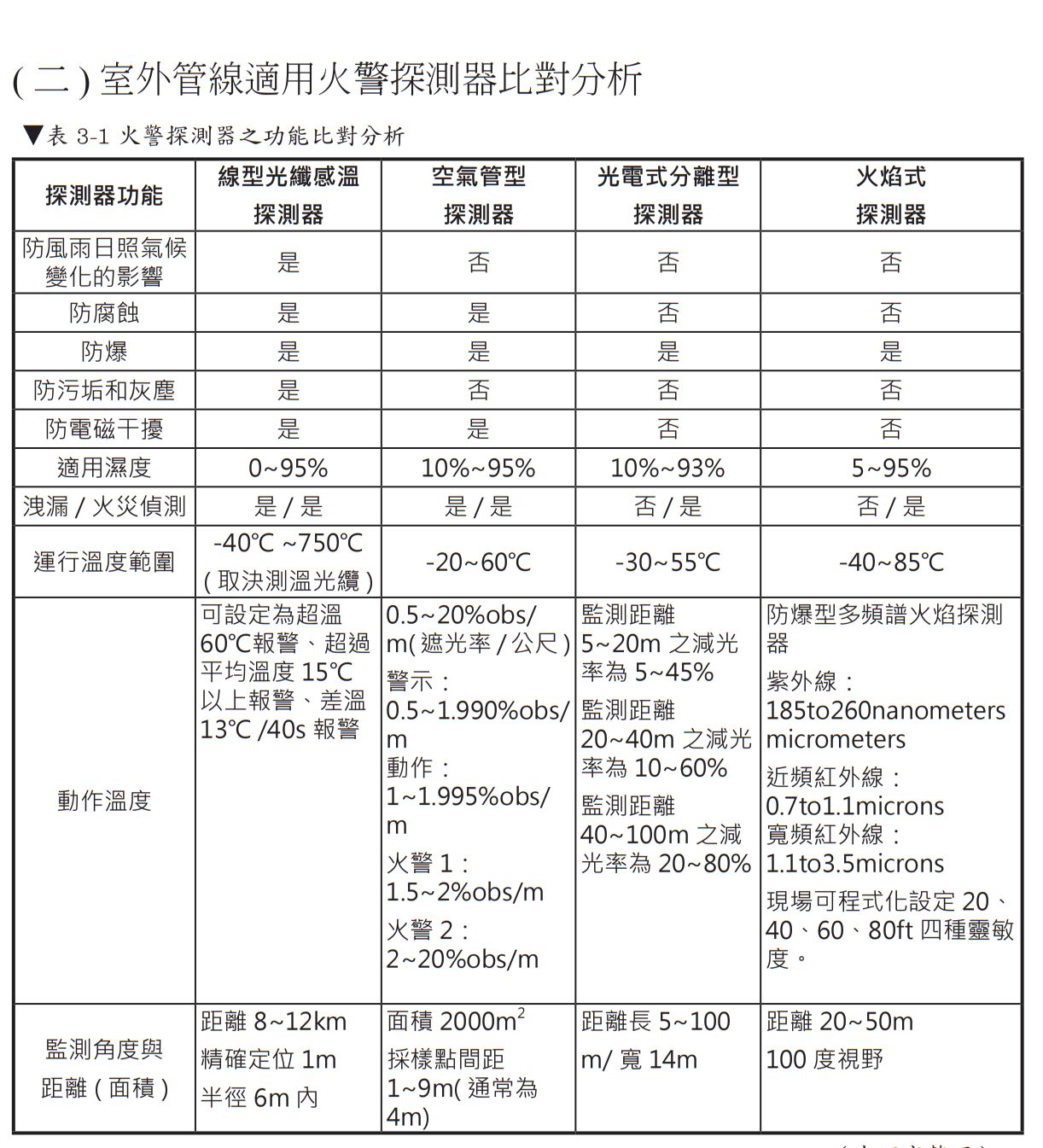

參考這篇台塑月刊的文章：石化工廠室外管線洩漏火災事故之預防應用分析
室外的儲槽場所外氣流通，傳統局限型的煙、熱探測器都可能延時或不報
此外油槽若有管線破裂導致洩漏，有在火災初期即爆炸的可能，探測器須防爆功能
ㅤㅤ
因此除了上述的火焰型與光電分離型以外
也可設置差動分布型空氣管式。更能應對室外儀器易腐蝕的問題，並且動作原理為物理式(空氣受熱膨脹使膜片接觸接點)，電磁干擾的可能性低。因設在室外，探測器是沿著管線設置而非吸頂，不會有裝置面高度限制的問題。
