二、有一螺旋壓縮彈簧係以線徑為 3.0 mm 之琴鋼絲所捲成，有效圈數為 7 圈，其外徑為 28 mm，琴鋼絲的剛性模數 G 為  79.3×103 MPa，試求壓縮彈簧的彈性係數 k。（20 分）

詳解 (共 1 筆)

王正育

詳解 #6382451

2025/04/21

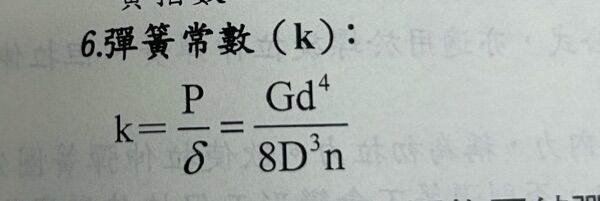

要使用公式計算

K=79.3*10^3*3^4/(8*28^3*7)=5.225 N/mm

五、有一組迴歸正齒輪系（Reverted gear train），其中齒輪 2 與 3 相嚙合，齒數分別為 30 與 48 齒，其模數為 6 mm；正齒輪 4 與 5 相嚙合，齒輪 5 的齒數為 72 齒，其模數為 8 mm；其中正齒輪 3 與 4 安裝於同一轉軸成為一個複合齒輪，試求齒輪 2 的節圓直徑與周節，齒輪 4 的齒數，兩轉軸之距離及齒輪系的轉速比。（20 分）
